Placa de calibração de cerâmica com padrão preto de painel branco

Zhixing tem vasta experiência em placa de calibração de cerâmica com padrão preto de painel branco, ao mesmo tempo pode garantir que a precisão do produto atenda aos requisitos dos clientes, apoiar a personalização de vários modelos, ansioso para cooperar com você.

A placa de calibração de cerâmica com padrão preto de painel branco é uma ferramenta para calibrar e medir robôs para aplicações de visão de máquina de alta precisão. É adequado para linha de produção de automação industrial, sistema de visão robótica, digitalização 3D, usinagem CNC e inspeção. A placa de calibração pode ser usada para medir a posição e atitude do robô, melhorar a precisão e exatidão do robô, melhorar a eficiência do trabalho e reduzir o custo de produção e o risco de trabalho.

Os requisitos da placa de calibração de cerâmica com padrão preto de painel branco são muito rígidos, exigindo alta estabilidade e alta precisão, bem como desempenho anti-interferência e alta repetibilidade. Portanto, somente fabricantes com excelente qualidade óptica e processos de fabricação precisos podem produzir placas de calibração tão difíceis.

Resumindo, a placa de calibração de cerâmica com padrão preto de painel branco é uma ferramenta de medição e calibração de visão de máquina de última geração que pode melhorar a precisão e exatidão de linhas de produção robóticas e automatizadas, adequada para uma variedade de campos industriais e é uma parte indispensável de fabricação inteligente moderna e produção automatizada. A placa de calibração de cerâmica com padrão preto de painel branco é uma ferramenta para calibrar e medir robôs para aplicações de visão de máquina de alta precisão. É adequado para linha de produção de automação industrial, sistema de visão robótica, digitalização 3D, usinagem CNC e inspeção. A placa de calibração pode ser usada para medir a posição e atitude do robô, melhorar a precisão e exatidão do robô, melhorar a eficiência do trabalho e reduzir o custo de produção e o risco de trabalho.

Os requisitos da placa de calibração de cerâmica com padrão preto de painel branco são muito rígidos, exigindo alta estabilidade e alta precisão, bem como desempenho anti-interferência e alta repetibilidade. Portanto, somente fabricantes com excelente qualidade óptica e processos de fabricação precisos podem produzir placas de calibração tão difíceis.

Resumindo, a placa de calibração de cerâmica com padrão preto de painel branco é uma ferramenta de medição e calibração de visão de máquina de última geração que pode melhorar a precisão e exatidão de linhas de produção robóticas e automatizadas, adequada para uma variedade de campos industriais e é uma parte indispensável de fabricação inteligente moderna e produção automatizada.

RECURSO:

Detalhes essenciais

Suporte personalizado: OEM, ODM

Local de origem: Zhejiang, China

Marca: Zhixing

Número do modelo: ZX

Nome do produto: placa de calibração cerâmica com padrão preto de painel branco

Material: cerâmica

Cor branca

Precisão:±0,001

Característica:Frágil

Aplicação: visão de máquina

Função: Calibração

Peso:±15g

Tipo: acessórios ópticos

Uso: Equipamento de Medição

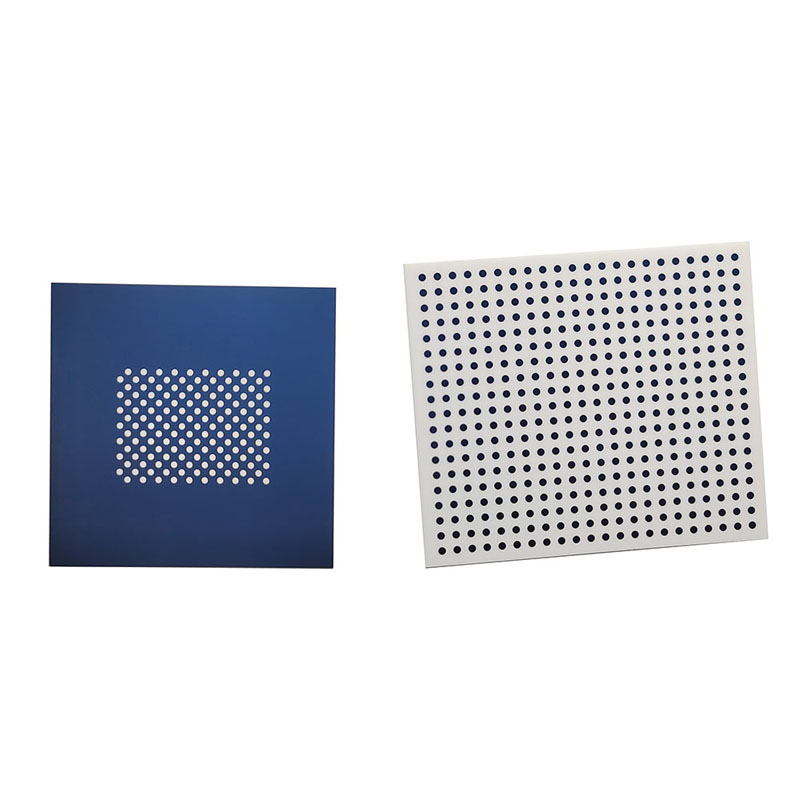

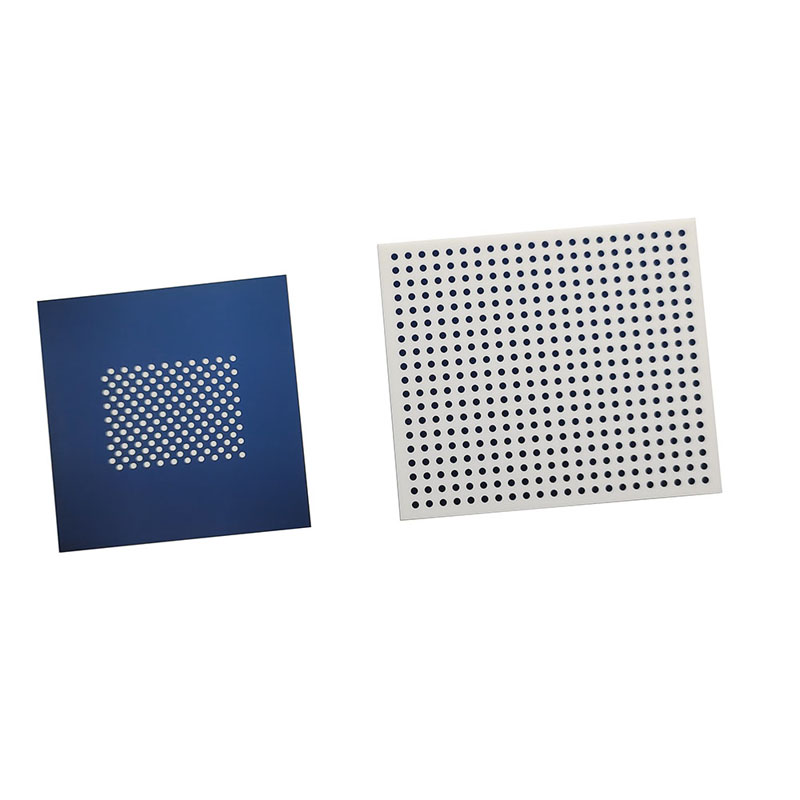

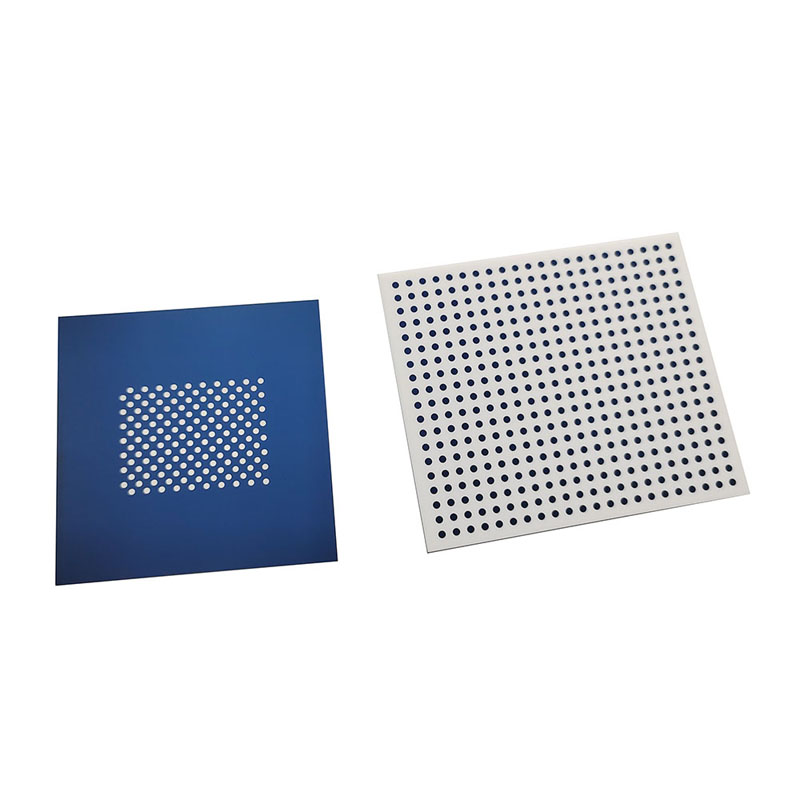

Painel branco com padrão azul VS painel branco com padrão azul

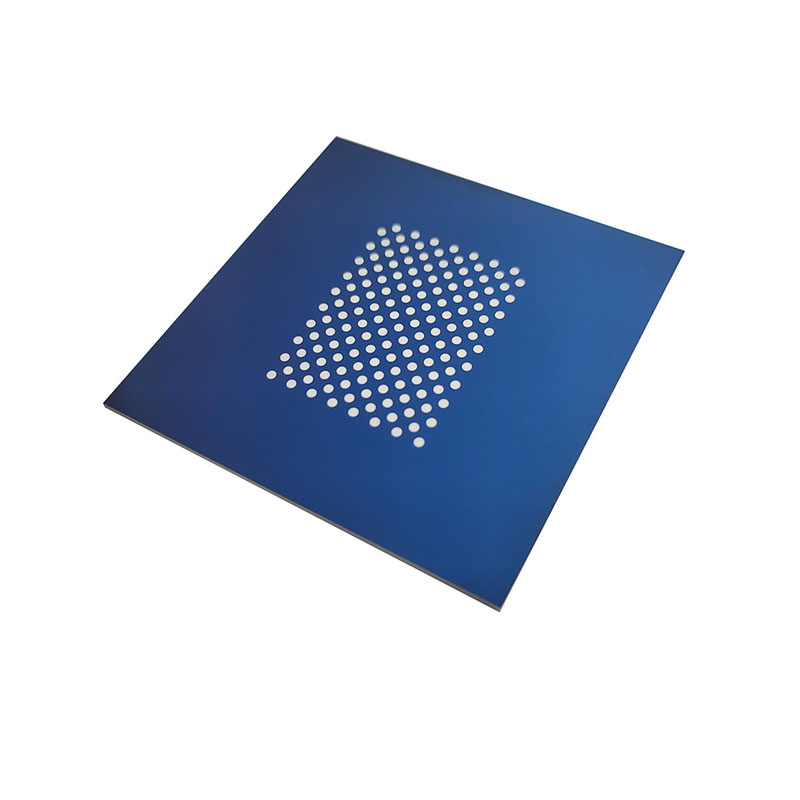

Exibição de detalhes de padrão branco

Precauções para uso da placa de calibração de cerâmica com padrão preto de painel branco:

1. O número de imagens de calibração geralmente está entre 15 e 25. O número de imagens é muito pequeno, o que pode facilmente levar a parâmetros de calibração imprecisos.

2. O tamanho da imagem da placa de calibração deve ser de aproximadamente 1/4 a duas vezes da imagem inteira e o tamanho deve ser diferente de acordo com as diferentes cenas.

3. Use a fonte de luz auxiliar para polir a placa de calibração para garantir que o brilho da placa de calibração seja suficiente e uniforme.

4. A imagem da placa de calibração não deve ser superexplodida, o que levará ao deslocamento da extração do contorno do recurso, levando assim à extração imprecisa do centro do círculo.

5. A imagem do recurso da placa de calibração não pode ter uma distância de desfocagem óbvia. Quando ocorre a desfocagem, a distância da placa de calibração, o tamanho da abertura e a distância da imagem podem ser ajustados ajustando (para a lente de foco fixo, focar geralmente significa ajustar a distância da imagem).

6. Durante o processo de calibração, a abertura e a distância focal da câmera não podem ser alteradas, o que requer uma nova calibração.

7. O número de imagens da placa de calibração deve abranger todo o espaço de medição e todo o campo de visão de medição. A imagem da câmera deve ser dividida em quatro quadrantes. Deve-se garantir que as imagens capturadas da placa de calibração estejam distribuídas uniformemente nos quatro quadrantes. Em cada quadrante, recomenda-se inclinar duas vezes em direções diferentes.
