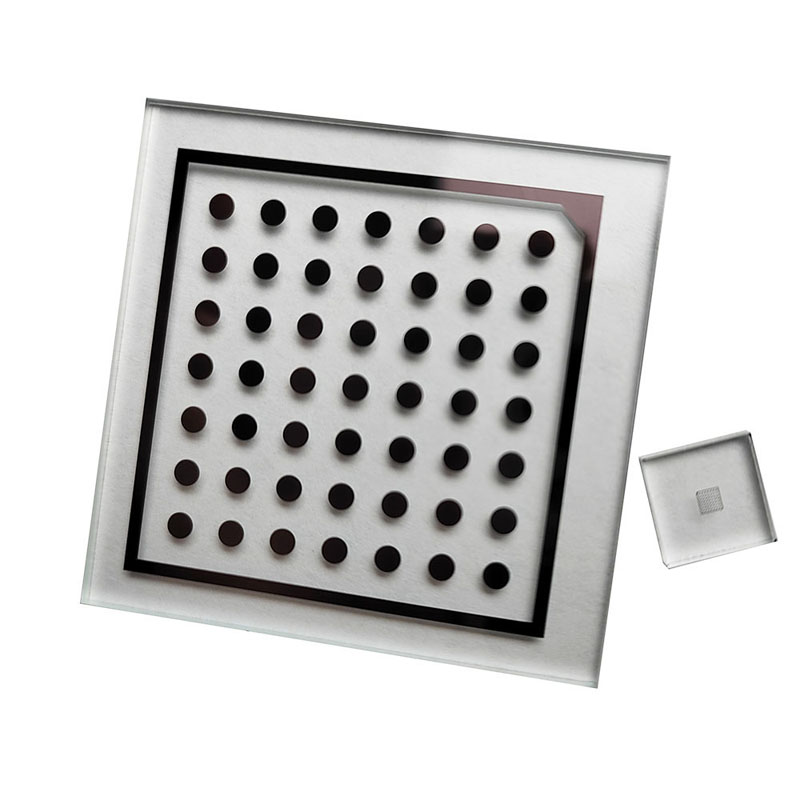

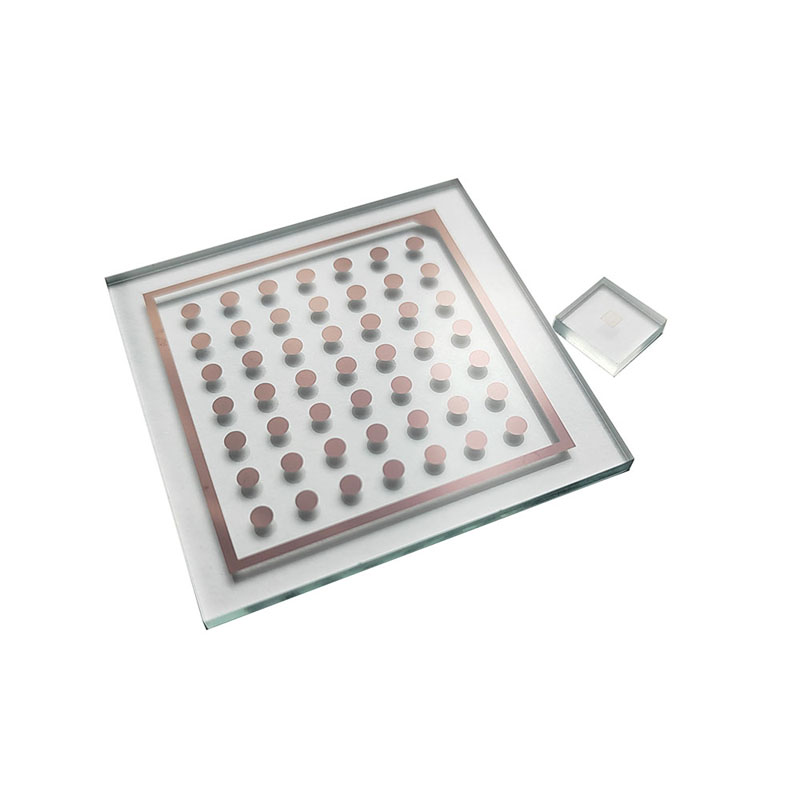

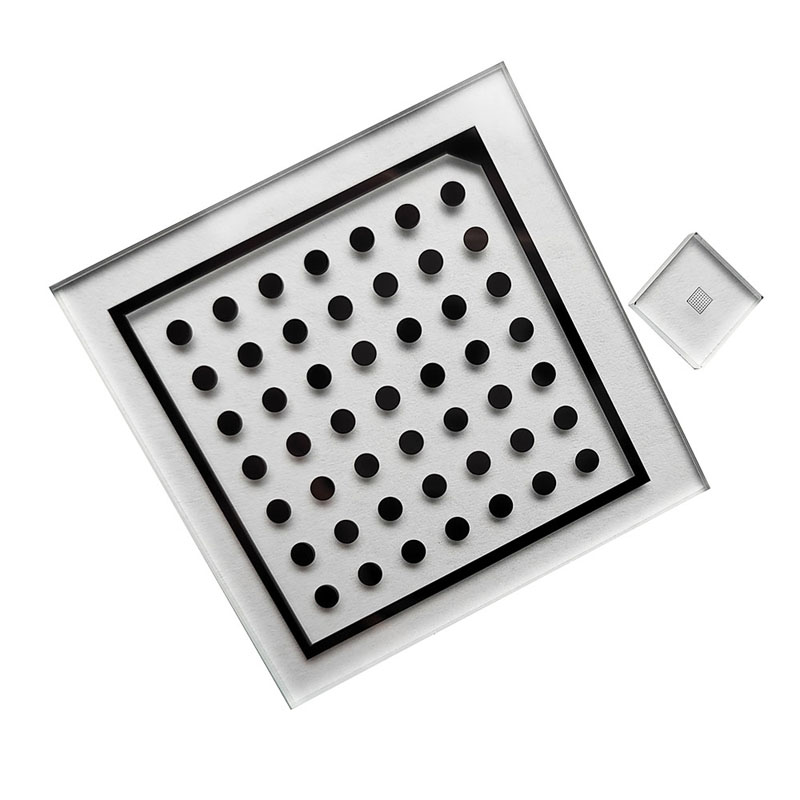

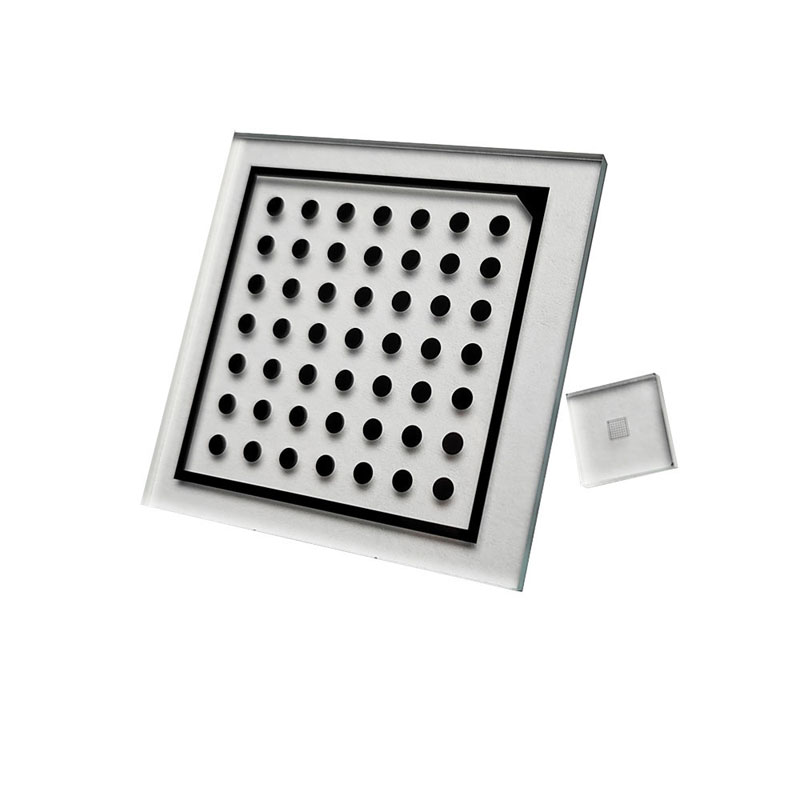

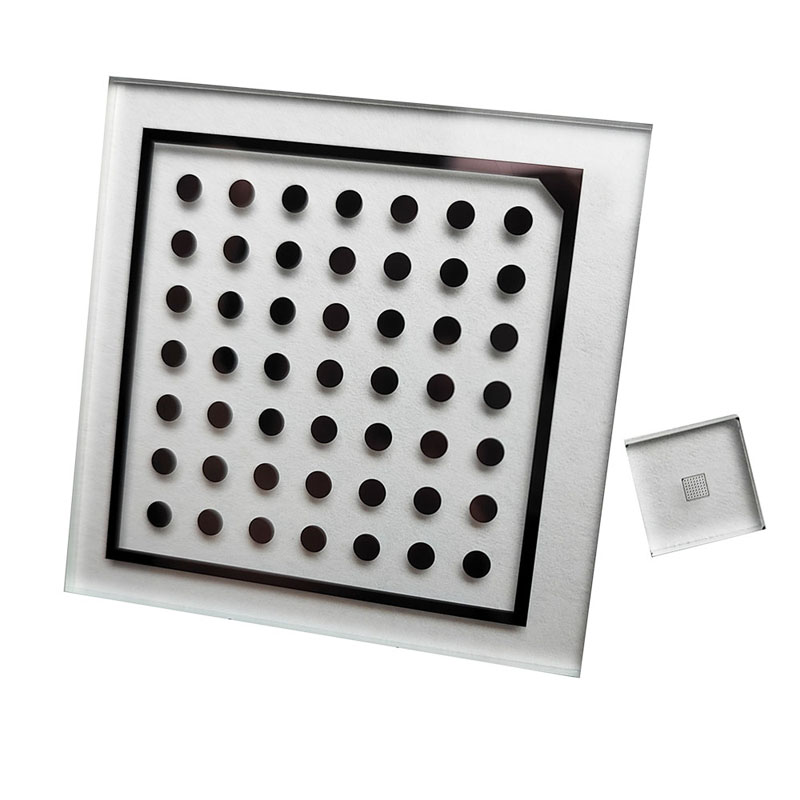

Placa de calibração de vidro Halcon 50mm

O fabricante líder na China, Zhixing, oferece a placa de calibração de vidro Halcon de 50 mm de alta precisão. Nossa produção avançada garante qualidade excepcional e preços competitivos.  Escolha Zhixing para soluções confiáveis ​​de calibração de vidro!

Halcon é um poderoso software de visão mecânica com funções de calibração óptica que ajuda os usuários a determinar com precisão os parâmetros da câmera, melhorando assim a precisão e a estabilidade do processamento de imagens. O processo detalhado e as considerações para a placa de calibração de vidro Halcon 50mm são descritos abaixo.

1. Prepare-se

Antes da calibração óptica, os seguintes materiais precisam ser preparados:

(1) Tabuleiro de xadrez padrão: O tabuleiro de xadrez padrão é um papel xadrez preto e branco, geralmente 8x8, 9x6 e outras especificações, que pode ser colado em uma superfície plana antes da calibração.

(2) Câmera: O uso de uma câmera requer atenção para selecionar o ambiente de fonte de luz apropriado e as configurações dos parâmetros da câmera.

(3) Computador: Use o computador para instalar o software Halcon e conectar a câmera.

2. Processo de calibração

(1) Definir parâmetros da câmera: No software Halcon, clique no botão "Abrir câmera" para definir os parâmetros da câmera, incluindo tempo de exposição, ganho, balanço de branco, etc.

(2) Fotografar imagens de calibração: o tabuleiro de xadrez padrão é colocado no campo de visão da câmera, fotografando múltiplas imagens, exigindo que o tabuleiro de xadrez apareça na imagem em diferentes posições e direções.

(3) Detecção de pontos de canto: No software Halcon, a função "find_calib_object" é usada para detectar pontos de canto na imagem e salvá-los em um arquivo.

(4) Calibração: Use a função "calibrate_cameras" para calibrar a câmera e salvar o resultado da calibração em um arquivo.

(5) Avaliação dos resultados da calibração: A função "eval_calib_data" é usada para avaliar os resultados da calibração, incluindo o erro médio, diferença padrão e outros indicadores. De acordo com os resultados da avaliação, o efeito da calibração pode ser avaliado.

3. Precauções

(1) Ao capturar imagens de calibração, a posição e o ângulo da câmera devem ser mantidos estáveis ​​para evitar movimento e vibração.

(2) O tamanho e as especificações do tabuleiro de xadrez precisam ser definidos de acordo com a situação real, geralmente recomendado o uso de especificações 8x8 ou 9x6 do tabuleiro de xadrez.

(3) É necessário garantir a consistência das condições de iluminação no processo de calibração para evitar a influência de iluminação muito forte ou muito fraca nos resultados da calibração.

(4) A quantidade e a qualidade dos dados de calibração têm um impacto importante nos resultados da calibração. Recomenda-se tirar várias imagens, e a posição e o ângulo do tabuleiro de xadrez em cada imagem devem ser os mais diferentes possíveis.

Resumindo, a placa de calibração de vidro Halcon 50mm é um elo indispensável na aplicação da visão mecânica, por meio de operação e aplicação cuidadosas, pode melhorar a precisão e estabilidade do processamento de imagem e fornecer ajuda eficaz para a aplicação da tecnologia de visão mecânica.

Recurso:

Exibição colorida da camada:

Perguntas frequentes do cliente

1. Você pode me recomendar uma placa de calibração adequada?

Answer: A placa de calibração geralmente está entre 1/3 e 2 vezes o campo de visão. Fazemos apenas sugestões. O tamanho específico utilizado depende do uso real do cliente.

2. Posso personalizar um tamanho?

Resposta: Sim, você só precisa fornecer desenhos no formato CAD/CDR ou desenhos feitos à mão, e também podemos desenhar para você gratuitamente.

3. Quanto tempo leva o tempo de personalização?

Resposta: O prazo customizado é geralmente de 7 a 8 dias úteis após o pagamento e confirmação dos desenhos. A hora específica de chegada varia de acordo com diferentes países e regiões.

4. Como posso pagar?

Resposta: Temos uma conta de cobrança global que suporta múltiplas moedas.
