I. Inspeção de superfícies planas e esféricas: a base da óptica de precisão
A inspeção de superfícies planas e esféricas é a "força estabilizadora" dos sistemas ópticos, sendo os principais requisitos a precisão absoluta e a resistência a perturbações.
1. Inspeção Direta de Frente de Onda (Interferometria)
● Interferômetro Fizeau:
○ Princípio: Interferência de caminho comum, o espelho padrão e o espelho em teste compartilham o mesmo caminho óptico.
○ Vantagens: Precisão extremamente alta. Devido à alta sobreposição entre os caminhos de luz de referência e de medição, as aberrações residuais no sistema podem ser canceladas naturalmente.
○ Limitações: A interferometria tradicional de mudança de fase é extremamente sensível à vibração, exigindo rigoroso isolamento de vibração e controle de temperatura.
Diagrama do caminho óptico do interferômetro Fizeau
●Interferômetro Dinâmico (Tipo Resistente a Sísmicos):

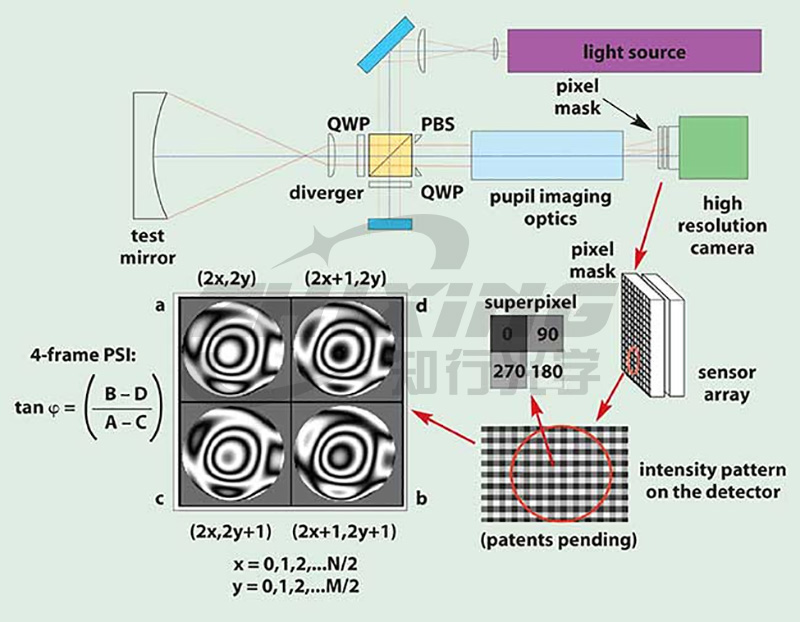

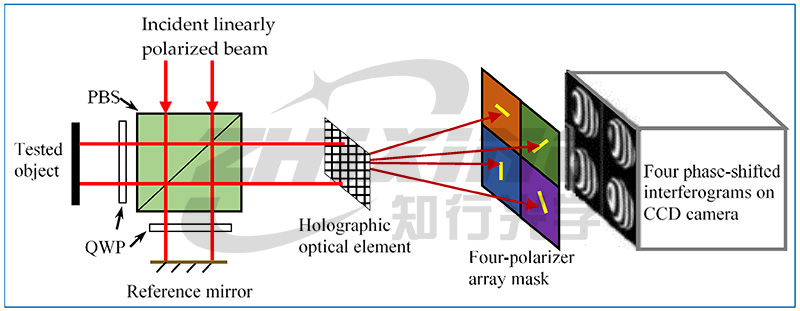

○Princípio: A mudança de fase espacial é obtida dentro de um único quadro usando um conjunto polarizador, adquirindo simultaneamente múltiplas imagens de diferença de fase para realizar medição instantânea de resistência sísmica.
○Vantagens: Resistência sísmica instantânea, um salva-vidas para monitoramento on-line em câmaras de vácuo, ambientes de alta e baixa temperatura e edifícios de fábricas barulhentos.
○Desvantagens: Erro de caminho óptico não comum. A luz de referência e os caminhos da luz de medição são separados e o desvio do sistema não pode ser cancelado; além disso, devido à imagem baseada em quadros, sua resolução lateral é apenas 1/4 da dos interferômetros tradicionais, dificultando a captura de erros intermediários de alta frequência.
Princípio de funcionamento do interferômetro dinâmico
2. Detecção de Inclinação (Método Diferencial)
● Shack-Hartmann:

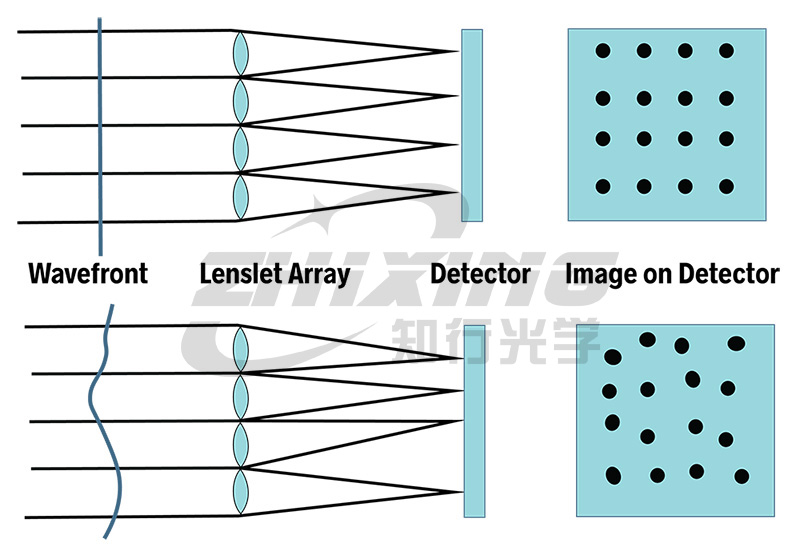

○ Princípio: Wavefront é segmentado e fotografado usando uma matriz de microlentes. A inclinação da frente de onda é calculada utilizando o deslocamento do ponto de luz em relação a uma posição de referência, reconstruindo assim a forma da superfície.
○ Vantagens: Faixa dinâmica extremamente grande, sem necessidade de fonte de luz coerente, estrutura compacta.
○ Limitações: A resolução espacial é limitada pela densidade da abertura da microlente e a precisão absoluta é relativamente baixa (aproximadamente 1/50 lambda).
Princípio de funcionamento de Hartmann
● Interferência de cisalhamento lateral (LSI):
○ Princípio: Interferência de desalinhamento da frente de onda para obter informações diferenciais (inclinação) da frente de onda.
○ Vantagens: Não é necessária luz de referência, possui propriedades de caminho comum e possui excelente resistência à vibração. Comumente usado para calibração de frente de onda no local de comprimentos de onda extremamente curtos (como EUV) ou sistemas altamente integrados.
○ Limitações: Como medida diferencial, a reconstrução da frente de onda é altamente dependente do algoritmo de integração e a precisão é limitada pela magnitude da quantidade de cisalhamento. Normalmente é usado como uma solução de calibração em nível de sistema.
Princípio de funcionamento do interferômetro de cisalhamento transversal
II. Teste de superfície asférica: da compensação geométrica às técnicas de difração
A essência dos testes de superfícies asféricas é a “simplificação”, transformando frentes de onda asféricas complexas em esferas ou planos facilmente mensuráveis através de métodos de compensação.
1. Teste direto de Wavefront (interferência de compensação de ponto nulo)
● Teste de ponto nulo:
○ Vantagens: Autocolimação óptica geométrica, caminho óptico simples, baixo custo.
○ Limitações: Generalização deficiente; limitado a superfícies quadráticas; não pode lidar com superfícies asféricas ou de forma livre de ordem superior.
Princípio de funcionamento da detecção sem imagem

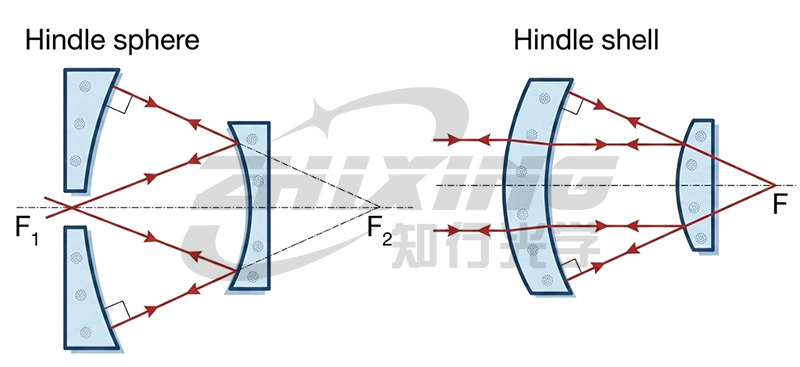

● Compensadores refrativos (como compensadores Offner):
○ Vantagens: Tecnologia madura, adequada para superfícies asféricas convencionais de grande diâmetro.
○ Limitações: Processo de fabricação extremamente complexo e montagem/ajuste delicado. O desvio fora do eixo deve ser rigorosamente controlado; mesmo pequenos erros de montagem podem introduzir graves aberrações coaxiais, interferindo na determinação do formato da superfície.
Princípio de funcionamento do compensador de refração
● Holografia Computacional(CGH):
○ Vantagens: Remuneração universal. Ele pode integrar recursos de alinhamento, transformando o tedioso alinhamento físico no local em alinhamento geométrico assistido por software, evitando efetivamente as “armadilhas de montagem e ajuste” dos compensadores tradicionais.
○ Limitações: Falta de versatilidade. Possui um atributo “dedicado”; cada superfície asférica requer custos independentes de design e personalização.
CGHPrincípio de funcionamento
2. Outros esquemas de detecção
● Costura de subabertura (SSI):

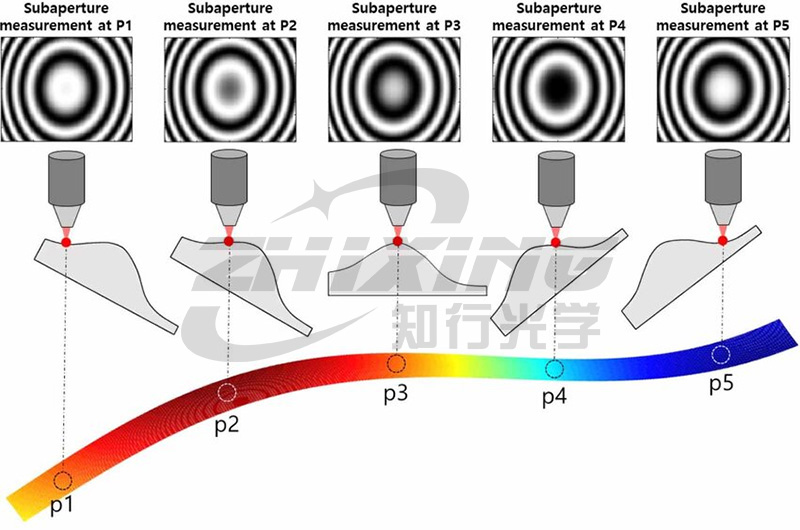

○ Princípio: Interferômetros são usados para medir áreas locais com pequenas mudanças de inclinação e, em seguida, é realizada a costura matemática.
○ Vantagens: Utilizando um interferômetro de pequena abertura e síntese algorítmica, isso supera as limitações de tamanho do sensor, alcançando detecção de alta resolução de abertura ultragrande, grandes componentes de asfericidade, equilibrando a precisão da medição e a flexibilidade do sistema.
○ Limitações: É difícil controlar o erro cumulativo; dependência extremamente alta de um estágio de deslocamento de precisão.
Princípio de funcionamento da emenda de subabertura
III. Comparação Abrangente: Matriz Lógica de Seleção
4. Conclusão: O Equilíbrio na Lógica de Engenharia
A seleção de métodos de inspeção óptica de precisão é essencialmente um equilíbrio entre precisão, eficiência e custo.
●A precisão é o resultado final: Sob as condições ambientais existentes, garanta que o erro de inspeção seja suficiente para apoiar a convergência do processamento, evitando falhas do sistema devido a "qualidade insuficiente".
●Eficiência é vida: Dentro dos recursos de processamento existentes, escolha o método com feedback mais rápido e montagem e ajuste mais simples, evitando a estagnação de P&D devido à "redundância de processo".
●O custo é o limite: Dentro de um período orçamentário limitado, escolha o caminho com o maior retorno geral sobre o investimento, evitando o desperdício de recursos devido à "qualidade excessiva".
Somente o “benchmark de inspeção” estabelecido dentro destas três linhas vermelhas pode impulsionar a iteração eficiente do ciclo fechado de processamento. Voltar ao bom senso da engenharia e partir das necessidades é a chave para alcançar o dobro do resultado com metade do esforço.
