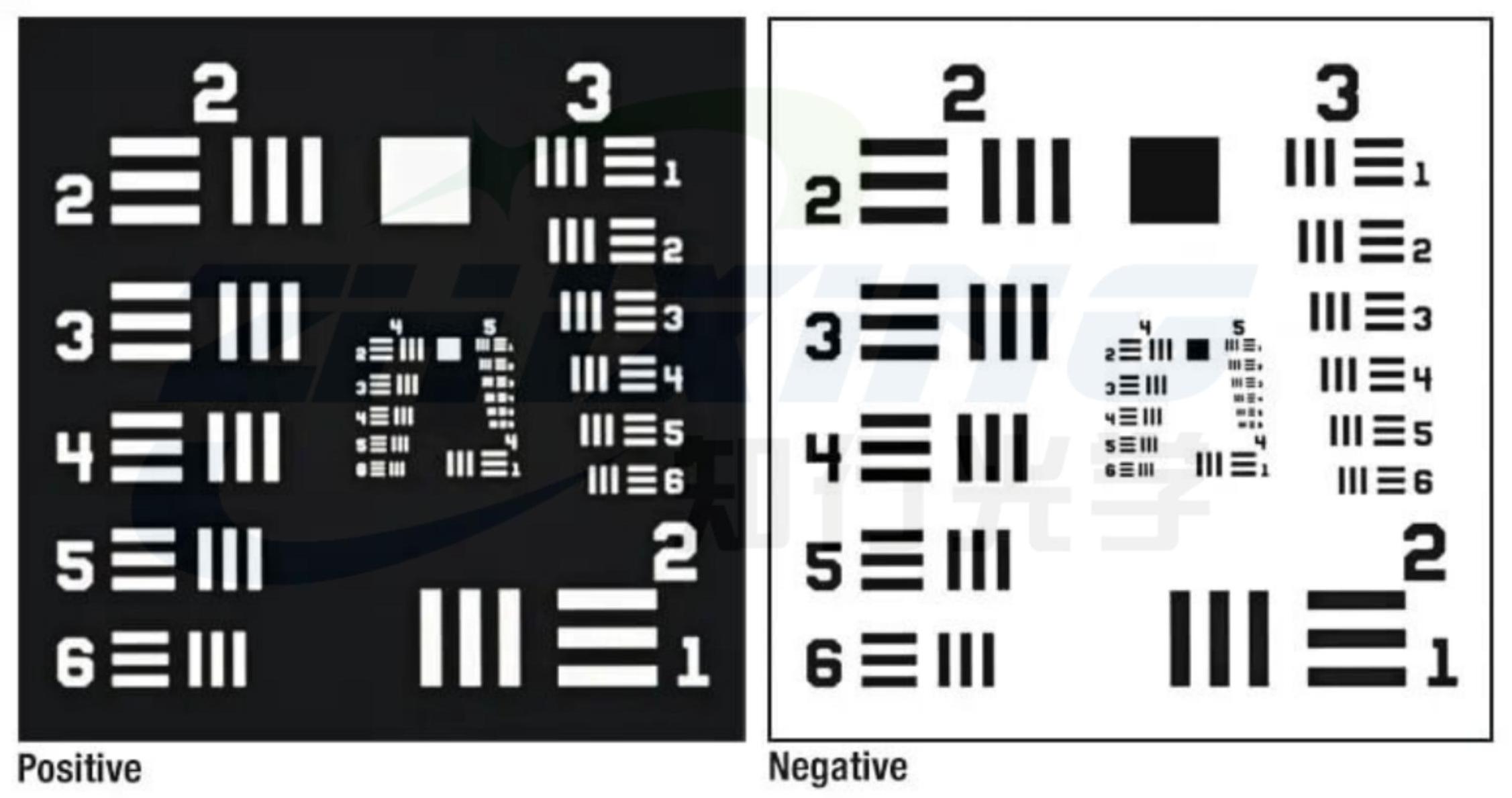

01 Qual é a meta de resolução padrão do Exército dos EUA? A Meta de Resolução Padrão do Exército dos EUA (Meta de Resolução USAF 1951) é uma das ferramentas de teste de resolução padrão mais amplamente utilizadas na indústria óptica. Ela usa um arranjo padronizado de linhas pretas e brancas para ajudar a determinar o menor detalhe que uma lente pode resolver.
Em termos simples: o número de linhas que uma lente pode separar claramente representa o seu poder de resolução. Como o método de teste é intuitivo e padronizado, a placa de teste de resolução padrão militar dos EUA tem sido usada há muito tempo para:
◆ Verificação de pesquisa e desenvolvimento de lentes ópticas
◆ Teste de desempenho de fábrica de lentes
◆ Avaliação da resolução do sistema de imagem
◆ Calibração e aceitação de equipamentos optoeletrônicos. Para lentes de última geração, tornou-se um padrão de teste indispensável.
02 Por que não podemos confiar apenas nos testes de frente de onda? Os testes Wavefront podem avaliar a qualidade óptica da própria lente, como:
◆ Erro de formato de superfície
◆ Controle de aberração
◆ Índice RMS/PV.
Contudo, em aplicações do mundo real, o impacto final no desempenho da imagem também inclui:
◆ Correspondência de tamanho de pixel CCD/CMOS
◆ Erro de empacotamento do sensor
◆ Precisão de montagem do sistema
◆ Estado real de focagem.
Em outras palavras, o teste de frente de onda mede a própria lente, enquanto o teste padrão militar dos EUA verifica todo o sistema optoeletrônico. Em última análise, o que importa aos clientes não são os parâmetros teóricos da lente, mas se o sistema pode realmente resolver os detalhes do alvo. É precisamente por isso que os testes padrão militares dos EUA são insubstituíveis.

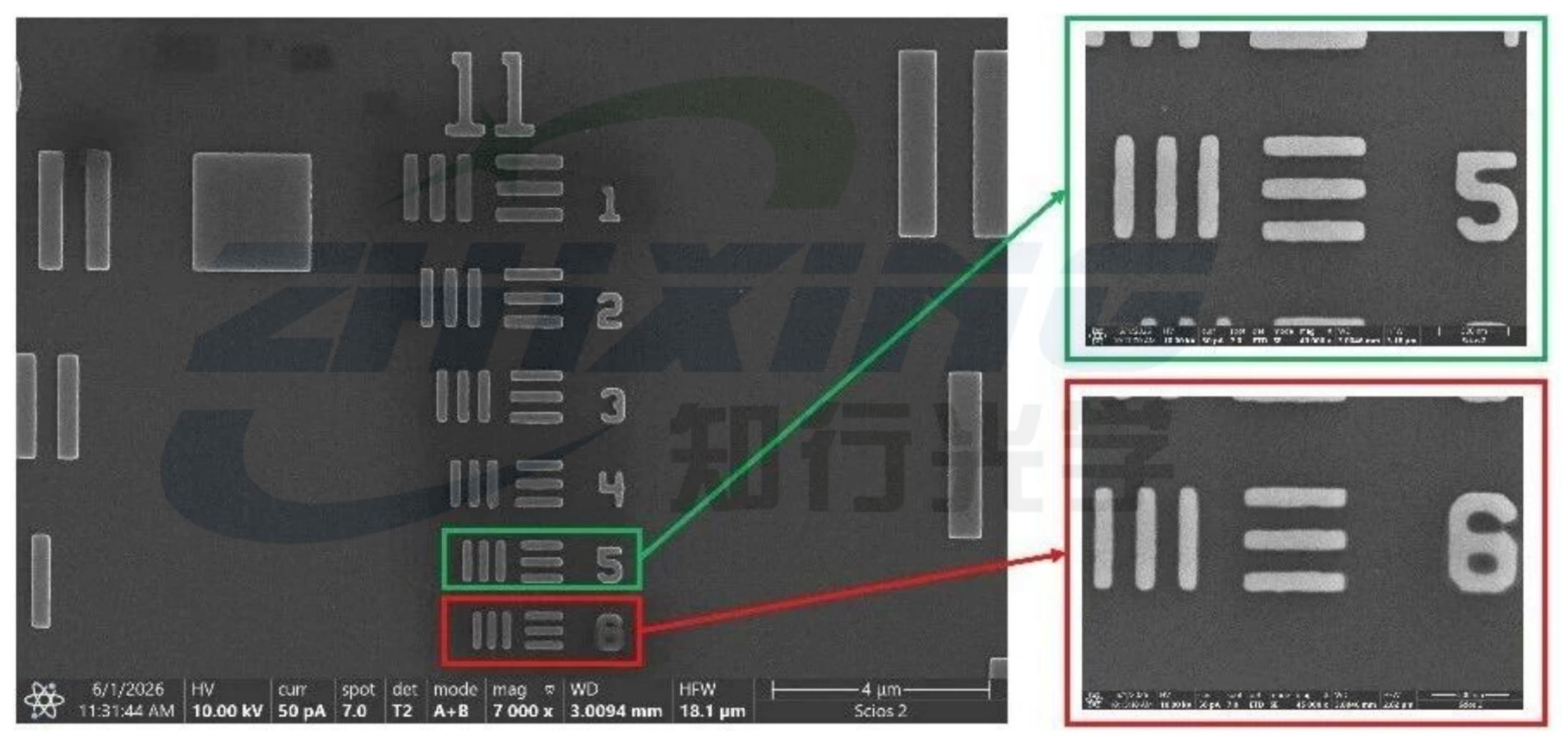

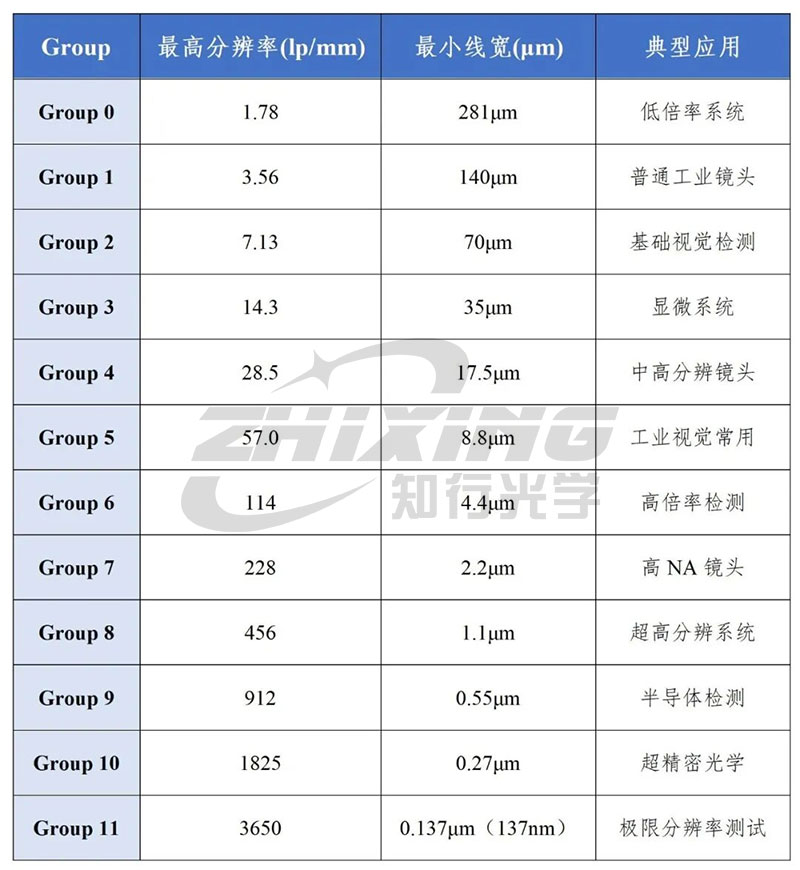

03. Grupo 11 da USAF: Desafiando os Limites de 3.500 Pares de Linhas. Para atender às necessidades de teste de lentes de resolução ultra-alta, a Ningbo Zhixing Optics lançou o alvo de teste de resolução ultra-alta USAF Group 11, suportando até 3.500 pares de linhas/mm. Isso significa que a largura de linha mínima está próxima de 140 nm. Esse tamanho está se aproximando da escala da fabricação de micro-nano semicondutores. O verdadeiro desafio não é apenas “criar” a imagem, mas garantir a sua precisão suficiente. Isso inclui:
◆ Precisão de controle de largura de linha extremamente alta
◆ Qualidade de borda clara e nítida
◆ Desempenho de contraste estável e confiável
◆ Controle de consistência de imagem de página inteira.
Porque: o alvo do teste em si deve ser mais preciso do que a lente testada para que os resultados do teste sejam significativos.
04 Por que as lentes de última geração dependem cada vez mais dos alvos de teste de 11 conjuntos do padrão militar dos EUA?
À medida que as capacidades de resolução das lentes continuam a melhorar, os alvos de teste tradicionais de baixa ampliação não são mais suficientes para as necessidades de verificação.
Especialmente nos seguintes cenários de aplicação: ◆Inspeção de wafer semicondutor ◆AOI (Inspeção Óptica Automatizada) ◆Sistemas de visão industrial de alto pixel ◆ Equipamento de imagem microscópica de nível de pesquisa A capacidade do sistema de identificar defeitos menores e reconstruir estruturas mais finas depende frequentemente de: A resolução do sistema em condições reais.
Alvos de teste de alta precisão do Padrão Militar dos EUA 11-Set são ferramentas cruciais para verificar essa capacidade.
05 Um alvo de teste confiável determina a credibilidade do teste Muitas pessoas se concentram nas lentes, mas facilmente ignoram os próprios padrões de teste.
Na verdade: apenas um gráfico de resolução suficientemente preciso pode realmente medir o desempenho final da lente.
A Ningbo Zhixing Optics é especializada na fabricação de micro/nanoestruturas de ultraprecisão, fornecendo alta qualidade:
◆Gráfico de resolução padrão militar dos EUA ◆ Alvos de teste de pares de linhas ultra-altos ◆Padrões de teste personalizados de alta precisão Fornece suporte de verificação de resolução mais confiável para sistemas ópticos de última geração.
À medida que o desempenho da lente se aproxima dos seus limites, os padrões de teste também devem ser atualizados em conformidade.
O padrão militar dos EUA 11 conjuntos (3.500 pares de linhas) de alvos de teste de ultra-alta resolução não é apenas uma ferramenta de teste, mas também um padrão de verificação chave que conecta "excelência teórica" e "claridade do mundo real".
