01 Teste Wavefront: Determinando a Precisão do Sistema
Medidas de teste do Wavefront:
O grau em que a frente de onda se desvia do estado ideal depois que a luz passa pelo sistema.
Os indicadores comuns incluem:
◆PV (valor de pico a vale)
◆RMS (raiz quadrada média)
◆ Análise de Aberração Zernike
Ajuda a determinar:
◆Aberração Esférica
◆Coma
◆Astigmatismo
◆Desvio de montagem/ajuste

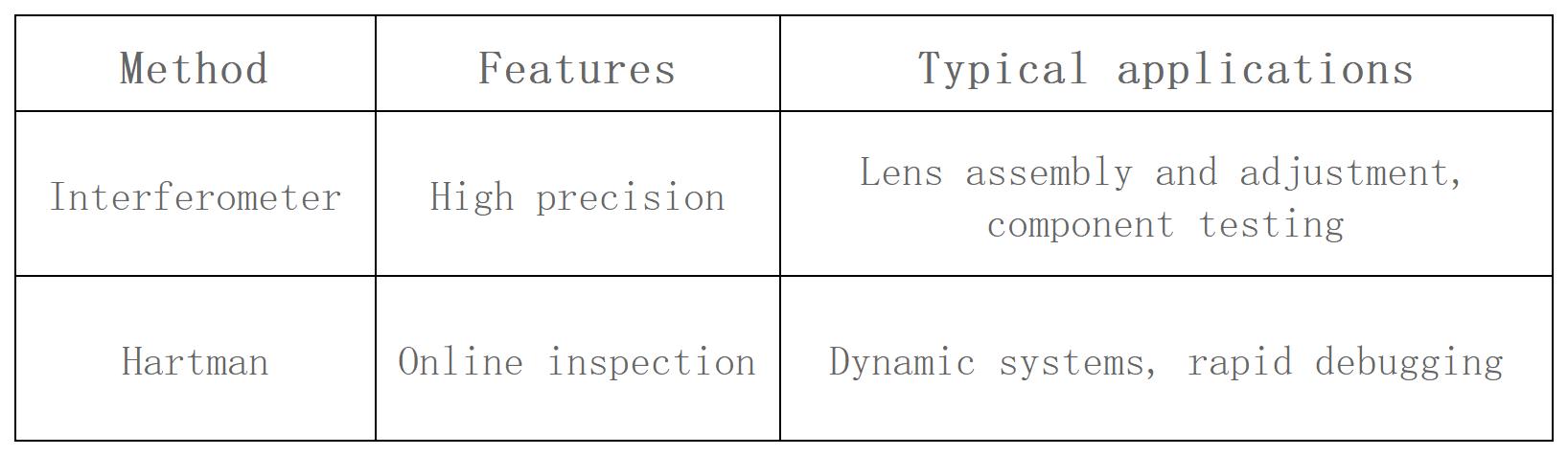

Métodos de teste comuns
02 Teste MTF: Verificando se o sistema pode, em última análise, "ver claramente"
MTF (Função de Transferência de Modulação) descreve:
A capacidade do sistema de reter detalhes e contraste da imagem.
Um MTF mais alto indica uma imagem mais nítida.
Comparado à frente de onda, o MTF se aproxima mais do resultado final visto pelo cliente.

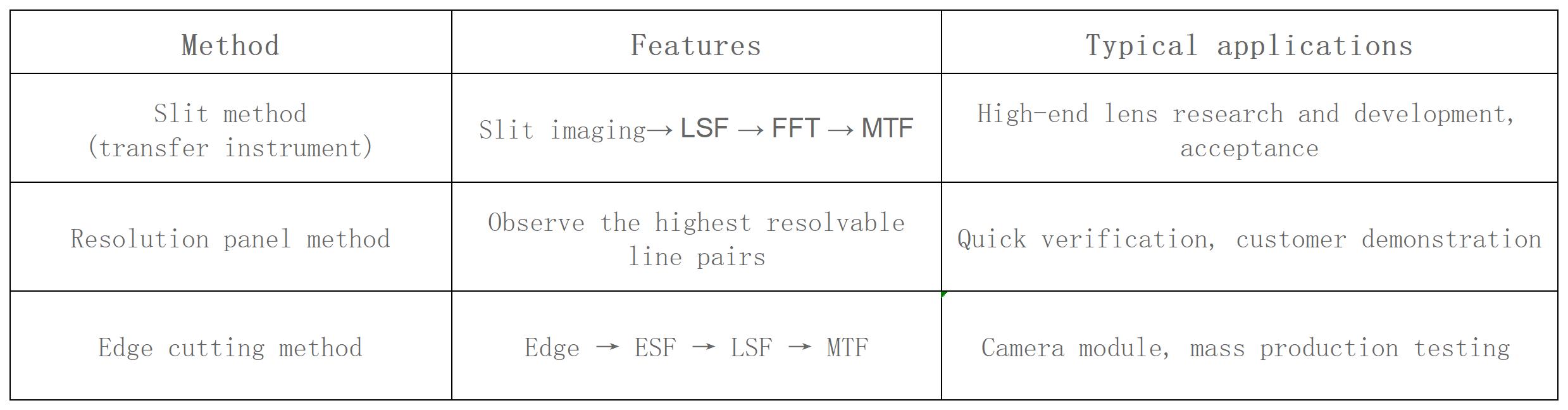

Métodos comuns de teste de MTF
Entre eles, o sistema Trioptics, comumente referido na indústria, normalmente pertence ao Método Slit Scan, que é atualmente um dos métodos padrão para testar lentes de alta qualidade.
03 Wavefront vs. MTF: Quais são as diferenças?
Resumidamente:
Wavefront diz "por que não está claro"; MTF diz "se está claro ou não".
04 Os dois podem ser convertidos um no outro?
Teoricamente, sim, porque: Wavefront → PSF → MTF, o que significa que os dados da frente de onda podem ser usados para derivar o MTF teórico.
Contudo, na realidade: o MTF real também é afetado pelo seguinte:
◆Tamanho do pixel CCD/CMOS
◆Frequência de amostragem
◆Estrutura de microlentes
◆Erros de montagem e ajuste
◆Ruído eletrônico
Portanto: os dados do Wavefront fornecem desempenho teórico; O MTF mede o desempenho real do sistema.

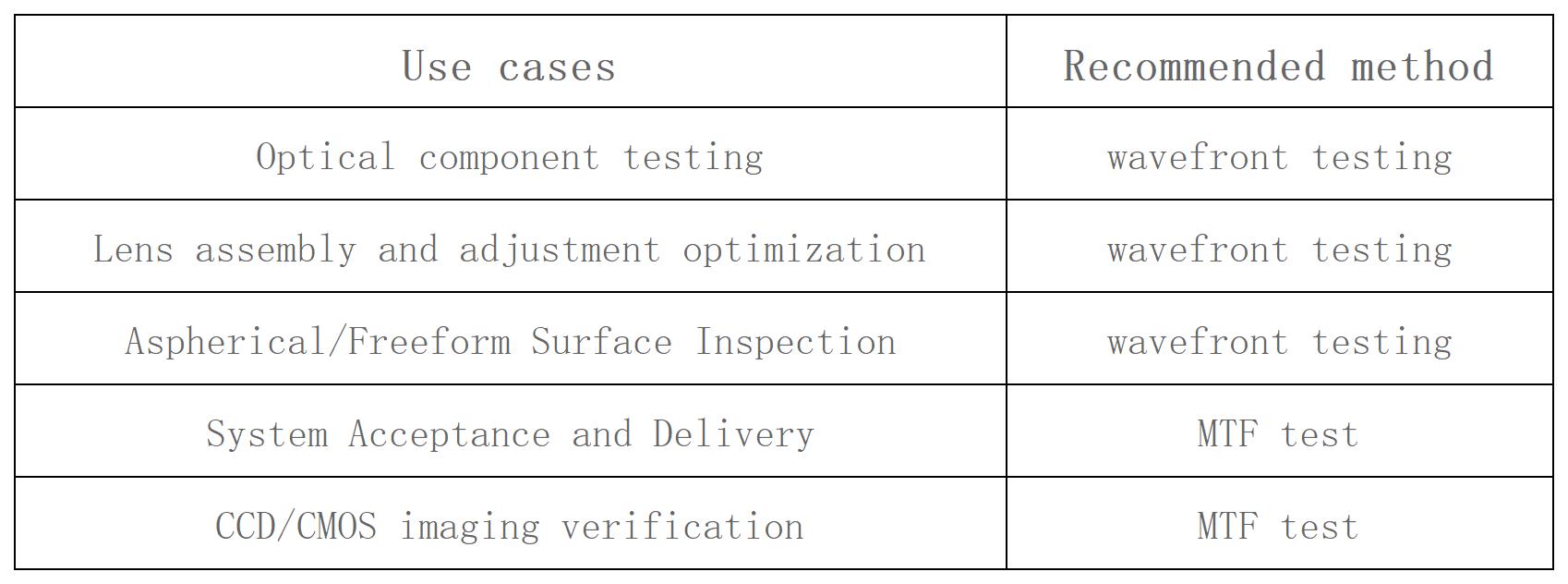

05 Quando medir a frente de onda? Quando medir o MTF?
As melhores práticas normalmente envolvem primeiro a otimização do sistema usando testes de frente de onda e, em seguida, a validação dos resultados usando MTF (Mean Transform Factor).
Conclusão
Os testes Wavefront e MTF não são substitutos, mas sim complementares.
O teste Wavefront é uma ferramenta de diagnóstico; MTF é a resposta final.
Uma avaliação da qualidade do sistema verdadeiramente abrangente requer a combinação de ambos.
Só assim poderemos realmente alcançar:
De “teoricamente excelente” a “compreensão praticamente clara”.
