01 O que é a Placa de Resolução USAF 1951?
USAF 1951 (Alvo de Resolução 1951 da Força Aérea dos Estados Unidos) é um dos alvos de teste de resolução padrão mais amplamente utilizados no mundo. Consiste em um arranjo padrão de listras pretas e brancas e é usado para julgar os menores detalhes que um sistema óptico pode resolver. Simplificando: quantas linhas uma lente pode separar claramente representa seu poder de resolução.
As aplicações comuns incluem:
◆ Verificação de pesquisa e desenvolvimento de lentes
◆Testes de visão industrial
◆ Avaliação do microssistema
◆ Aceitação do sistema óptico
02 O que são o Grupo e o Elemento do conselho de resolução?
O padrão da USAF 1951 consiste em vários grupos e elementos. Cada Grupo contém 6 Elementos, cada Elemento corresponde a uma frequência espacial diferente (lp/mm).
Quanto maior o número: mais finas serão as linhas e mais difícil será o teste.
03 Como usar corretamente o USAF 1951?
Etapa 1: configurar o sistema de teste
Isso normalmente inclui:
◆Fonte de luz (iluminação uniforme)
◆Conselho de resolução da USAF
◆ Lente em teste
◆Câmera CCD/CMOS
◆ Software de exibição e análise
Caminho de teste básico:
Fonte de luz → Placa de resolução USAF → Lente em teste → Sensor → Análise de imagem
Notas:
◆Garantir iluminação uniforme
◆ Foco preciso
◆Alinhe o eixo óptico o mais próximo possível
◆Evite vibração do sistema
Etapa 2: Encontre a posição de imagem mais nítida
Ajuste a distância focal ou a distância de trabalho para obter a nitidez ideal da imagem.
Esta é a etapa mais crucial que afeta os resultados.
Passo 3: Observe “Eles ainda podem ser separados?”
Examine a imagem:
Qual grupo, quais listras pretas e brancas de elemento ainda podem ser claramente separadas?
Critérios de julgamento:
Listras pretas e brancas claramente distinguíveis
Listras misturadas, acinzentadas ou indistinguíveis
O último padrão reconhecível representa o limite superior da resolução do sistema.
04 Como converter para lp/mm?

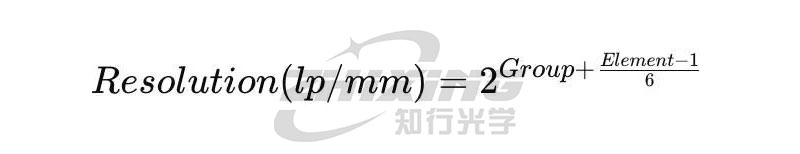

Cada Grupo/Elemento corresponde a uma frequência espacial fixa. Fórmula de conversão:
Por exemplo:
◆Grupo 5, Elemento 3
◆Corresponde a aproximadamente 20 lp/mm
lp/mm (pares de linhas/mm) = Número de linhas pretas e brancas que podem ser distinguidas por milímetro
Largura mínima da linha = Largura de uma única linha preta ou branca

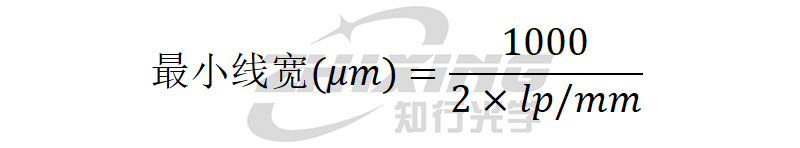

Relação entre os dois:

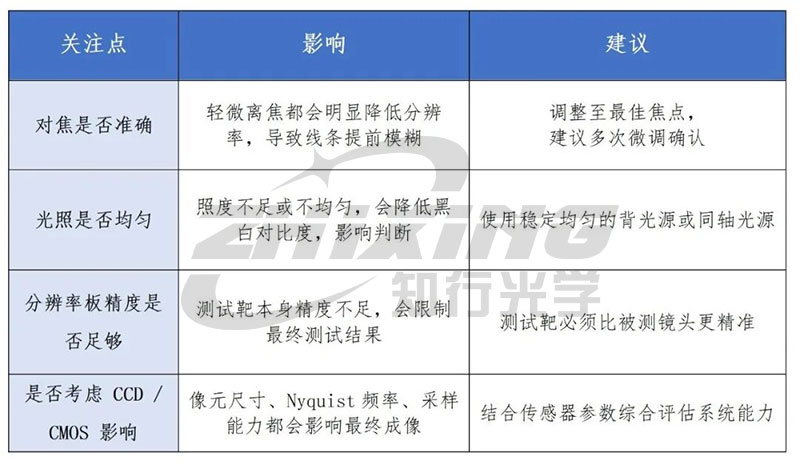

05 Como determinar a confiabilidade dos resultados dos testes?
Muitas vezes, testes imprecisos não se devem a problemas nas lentes, mas sim a problemas com a metodologia de teste.
Leitura recomendada:
06 Quando são necessários grupos de maior resolução?
À medida que a resolução das lentes de última geração continua a melhorar, os tradicionais Grupo 5 e Grupo 6 não são mais suficientes.
Por exemplo:
◆ Lentes de inspeção de semicondutores
◆ Objetivas de microscópio de alto NA
◆Sistemas AOI
◆Visão industrial de pixel ultra-alto
Freqüentemente, o Grupo 9/Grupo 10/Grupo 11 são necessários para medir verdadeiramente as capacidades do sistema.
Especialmente: USAF Grupo 11 (até aproximadamente 3500 lp/mm)
tornou-se um padrão importante para testar lentes de resolução ultra-alta.
Conclusão
O gráfico de resolução da USAF 1951 é clássico porque é simples, intuitivo e confiável.
Isso não apenas ajuda a determinar se uma lente “vê claramente”, mas também ajuda os engenheiros a descobrir rapidamente exatamente com que “claridade” o sistema pode ver. Escolher o gráfico de resolução apropriado e empregar os métodos de teste corretos são essenciais para obter resultados de teste verdadeiramente confiáveis.
