Exemplo 1: Os parâmetros do espelho cilíndrico são mostrados na Figura 1: D1=40 mm, D2=30 mm, R=60 mm, retangular.

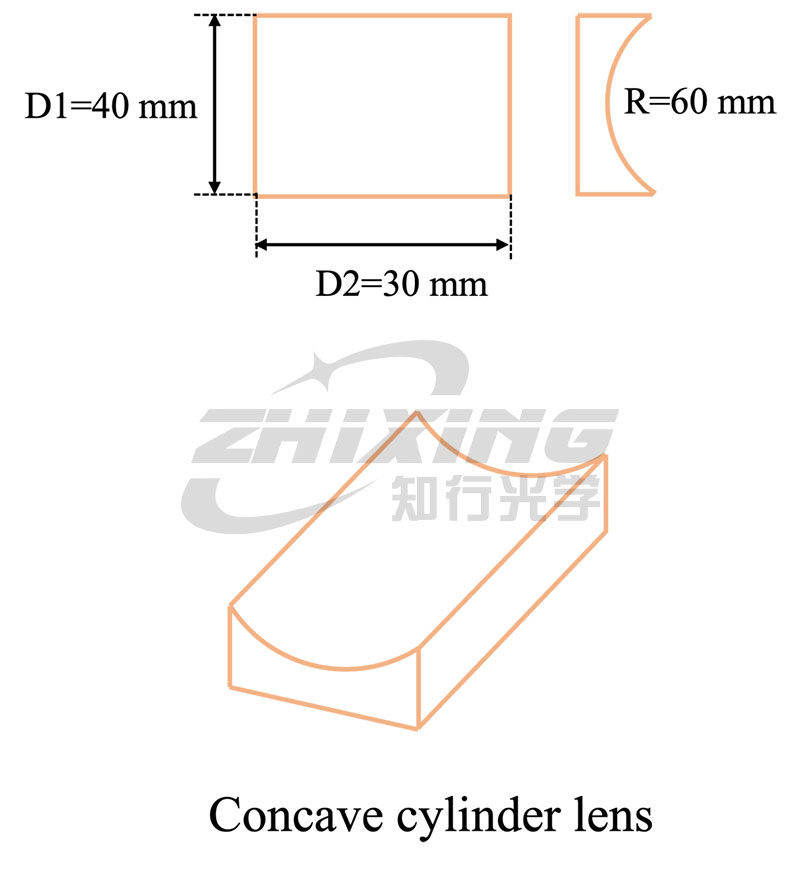

Figura 1: Diagrama esquemático dos parâmetros da superfície côncava
Com base nos parâmetros acima, insira os parâmetros relevantes (R, tipo, D1, D2, Forma) dentro da caixa vermelha na página de seleção, conforme mostrado na Figura 2. A ferramenta calculará automaticamente a faixa Fno disponível para o modelo correspondente (caixa verde):

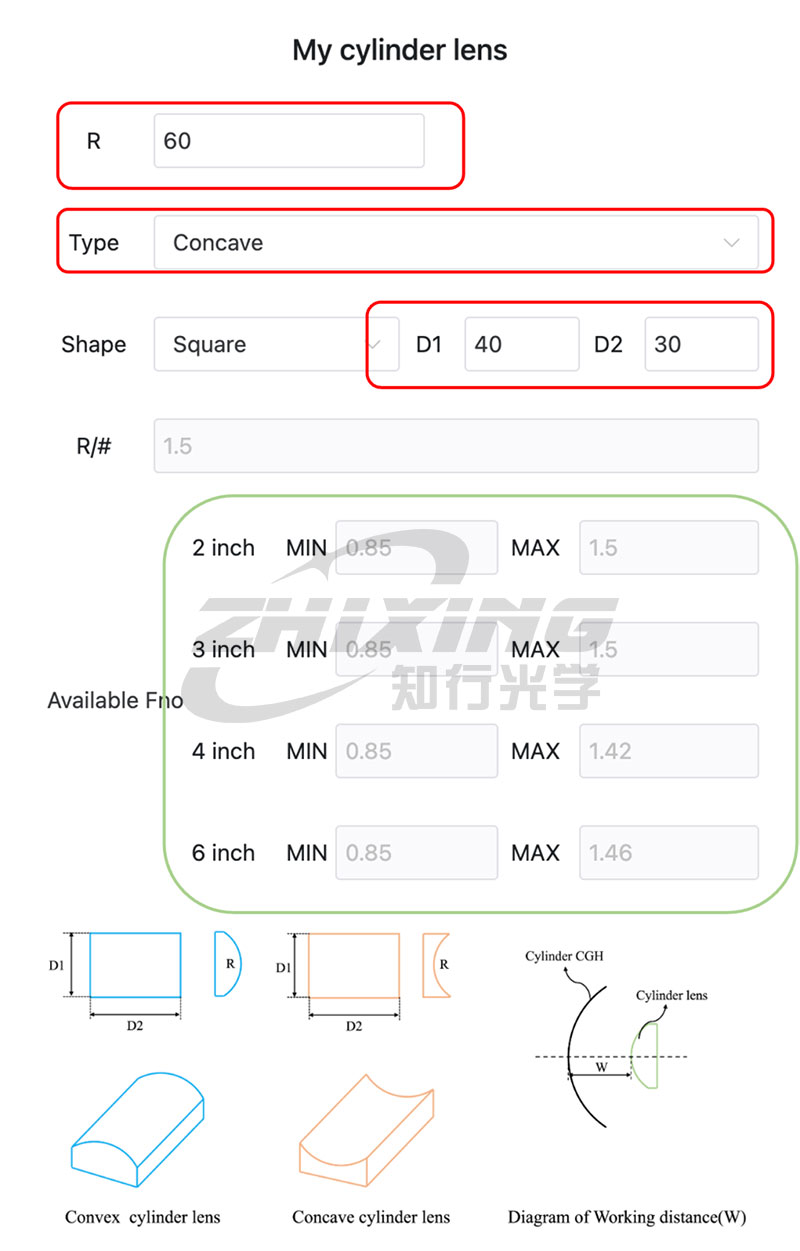

Figura 2: Entrada de parâmetros e saída de cálculo Fno
Com base na caixa verde acima, seis modelos são recomendados (ver tabela do Apêndice 1):
2 polegadas: ZX2100, ZX2150
3 polegadas: ZX3100, ZX3150
4 polegadas: ZX4100
6 polegadas: ZX6100
Exemplo 2: Os parâmetros do espelho cilíndrico são os seguintes: D1=30 mm, D2=40 mm, R=60 mm, retangular.
W (distância da superfície traseira do CGH ao vértice do cilindro) é determinada com base no caminho óptico real do cliente.

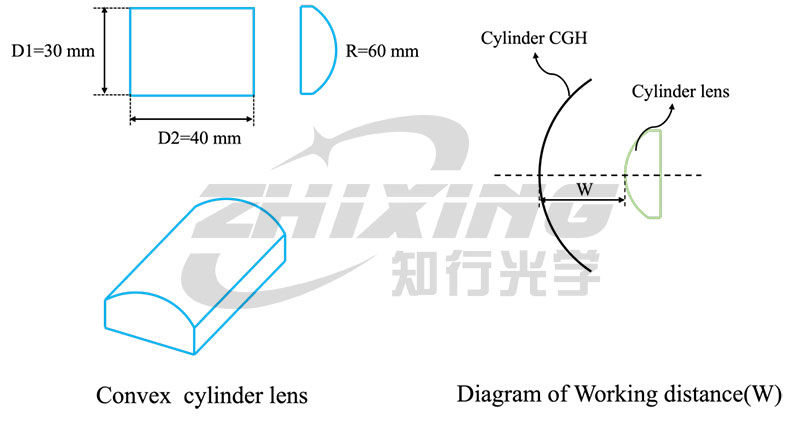

Figura 1: Diagrama esquemático dos parâmetros da superfície convexa
Com base nos parâmetros acima, insira os parâmetros relevantes (R, tipo, D1, D2, Forma, W) na caixa vermelha na página de seleção, conforme mostrado na Figura 2. A ferramenta calculará automaticamente a faixa Fno disponível para o modelo correspondente (caixa verde):

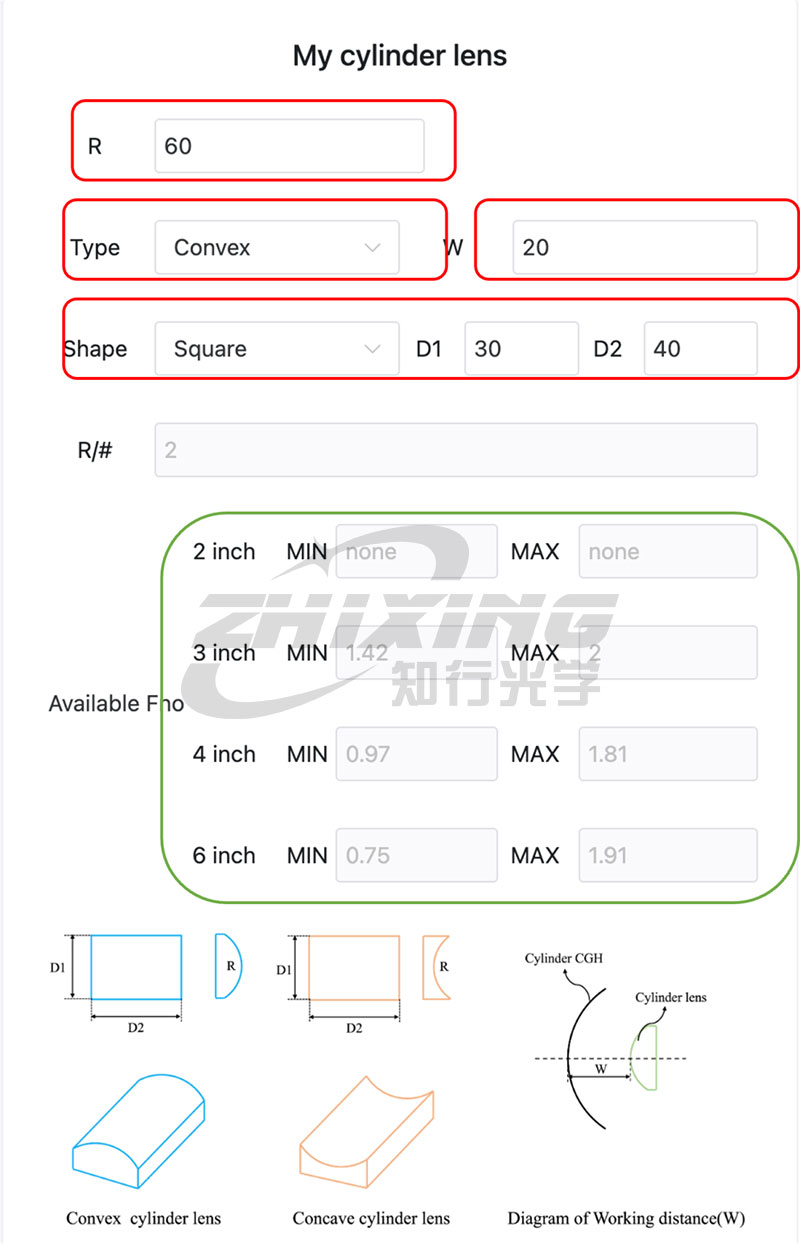

Figura 2: Entrada de parâmetro de superfície convexa e saída de cálculo Fno
Com base na caixa verde acima, são recomendados seis modelos (ver tabela no Anexo 1):
2 polegadas: Nenhum
3 polegadas: ZX3150, ZX3200
4 polegadas: ZX4100, ZX4150
6 polegadas: ZX6100, ZX6150
