I. O assassino invisível da forma da superfície: a inevitável "distorção da projeção"
Ao discutir a correção de precisão do CGH (Holograma Computacional), muitos colegas confundem facilmente dois conceitos: um é a distorção geométrica causada pelo desenho do caminho óptico e o outro é o erro direto da posição de escrita do próprio equipamento de litografia. Na realidade, esses são dois "motoristas de bastidores" completamente diferentes.
O erro de posição de gravação direta refere-se ao desvio de posição física causado pelo movimento mecânico ou costura coordenada durante a gravação em nanoescala em uma máquina de litografia ou estágio de gravação direta por feixe de elétrons. Isso testa as capacidades de hardware do equipamento de fabricação.
A distorção na qual nos concentraremos hoje existe inteiramente no projeto do caminho óptico do CGH.
Ao inspecionar superfícies asféricas ou de forma livre de alta ordem, devido às características não axiais e de grande ângulo do projeto do caminho óptico, o feixe projetado no substrato CGH produz naturalmente um alongamento ou compressão geométrica não linear semelhante a um "espelho de casa de diversões". Uma vez que esta distorção de projeto exista, ela causará "deformação espacial" das franjas de difração no CGH.
1. A Essência da Transformação Wavefront e da Transformação Coordenada
A principal tarefa do CGH é converter a onda esférica padrão (ou onda plana) emitida pelo interferômetro em uma frente de onda que corresponda perfeitamente à superfície asférica que está sendo medida. Para alcançar esta complexa transformação de frente de onda, uma relação de mapeamento complexa e não linear é formada entre os pixels individuais no detector de interferômetro e suas posições reais na superfície medida.
2. Manifestações Visuais de Distorção de Projeção
Este mapeamento não linear leva diretamente à distorção da projeção. Na inspeção de engenharia, manifesta-se visualmente como uma distorção da geometria do componente medido nos resultados. Por exemplo:
◆Um espelho que é realmente circular aparece como uma elipse nos resultados do teste interferométrico;
◆Um espelho que na verdade é quadrado aparece como um trapézio nos resultados.
Exemplo quantitativo: Estudos mostram que para superfícies asféricas com grandes desvios, o "desvio de ampliação em diferentes posições radiais" causado pela distorção da imagem CGH pode atingir um máximo de 2,7:1! Esta magnitude excede em muito a faixa de tolerância dos componentes ópticos comuns.
3. Impacto negativo fatal na análise de aberração
Esta distorção não só distorce a imagem da superfície, mas, mais seriamente, transforma aberrações de ordem inferior em aberrações significativas de ordem superior. Isto significa que a análise de erro de superfície fornecida pelo interferômetro é fundamentalmente incorreta. Usar esses dados errados para orientar as máquinas-ferramentas de polimento CNC levará a decisões incorretas de correção de forma.

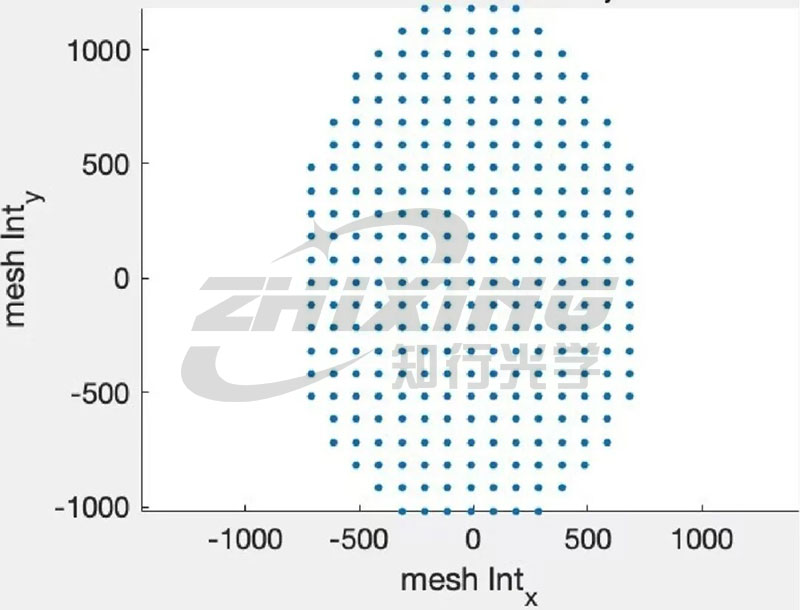

Detecção por interferômetro de distribuição de pontos em um padrão

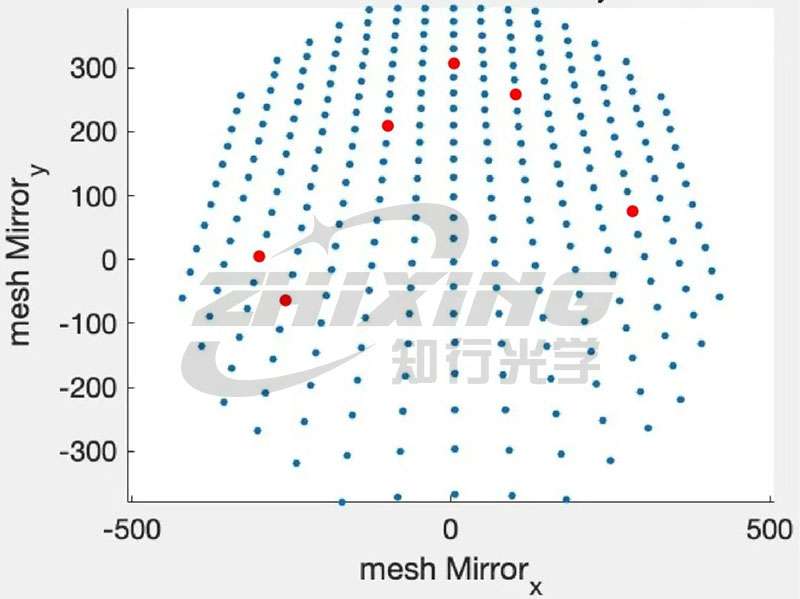

Distribuição de pontos na superfície asférica a ser medida
II. Rejeitando o polimento ineficaz: a correção de distorção é a única chave para superar gargalos na usinagem de superfícies asféricas
Na fabricação de ultraprecisão, a distorção não corrigida na fonte de inspeção pode desencadear uma reação em cadeia fatal:
1. Incapacidade de convergir o formato da superfície: Devido à introdução de aberrações de ordem superior, o erro dos componentes em bandas de frequência específicas aumenta em vez de diminuir a cada ciclo de polimento, levando a um ciclo vicioso na usinagem.
2. Tempo de máquina desperdiçado: As máquinas de polimento CNC gastam uma quantidade significativa de tempo "consertando" erros distorcidos e inexistentes, resultando em uma utilização extremamente baixa da máquina.
3. Queda acentuada no rendimento: Para superfícies asféricas de alta abertura numérica (NA) ou superfícies de forma livre complexas, mesmo pequenas deformações geométricas podem fazer com que todo o sistema óptico não atenda aos padrões de desempenho.
Resumindo, a inspeção CGH sem correção de distorção fornece apenas uma imagem distorcida do formato da superfície. Somente através de uma correção rigorosa de distorção, corrigindo completamente a transformação de coordenadas não lineares causada por princípios físicos, os dados de formato da superfície medidos pelo interferômetro podem ser precisos. Só então a máquina-ferramenta poderá “apontar e disparar” e obter uma compensação verdadeiramente precisa.

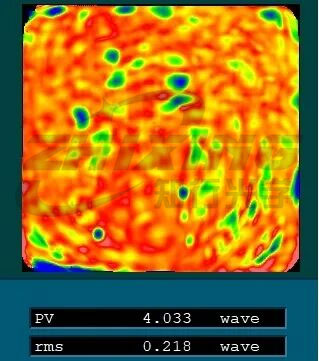

Dados de teste antes da correção de distorção (o espelho é quadrado).

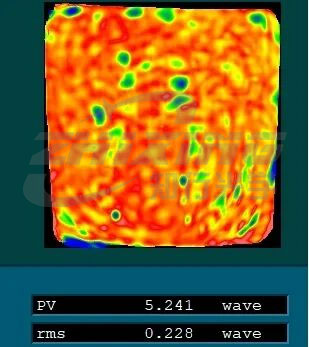

Dados de teste após correção de distorção (o espelho é quadrado).
III. Buscando precisão absoluta e ao mesmo tempo buscando eficiência máxima

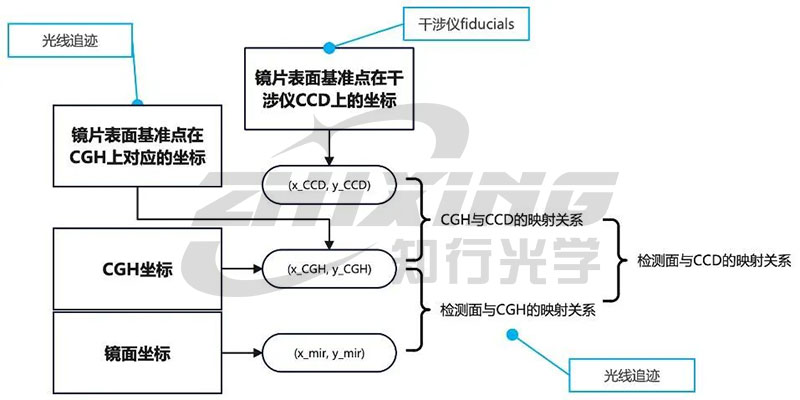

No passado, muitos fabricantes ópticos hesitaram em implementar a correção de distorção porque os métodos tradicionais dependiam de máquinas de medição por coordenadas (CMMs) de alta precisão para medir cada linha e ponto individualmente. Isto não só exigiu um investimento significativo em equipamentos, mas também envolveu um processo de teste complicado e demorado, com a fixação secundária introduzindo novos erros de posicionamento. Para resolver completamente esse problema do setor, pré-reservamos marcadores de coordenadas fixas dentro da área de alinhamento ao redor da área principal do CGH e, posteriormente, usamos algoritmos avançados de rastreamento de raios para correção de distorção in-situ. Esta atualização integra totalmente a correção de distorção no processo de inspeção diária:
◆ Elimina a necessidade de CMMs tradicionais, eliminando medições off-line complexas e erros de fixação;
◆ A reconstrução geométrica direta baseada no traçado de raios melhora significativamente a eficiência da inspeção e da correção, ao mesmo tempo que garante precisão absoluta da correção, garantindo que a inspeção de superfícies asféricas de alta precisão não seja mais um gargalo para a capacidade de produção na linha de produção.

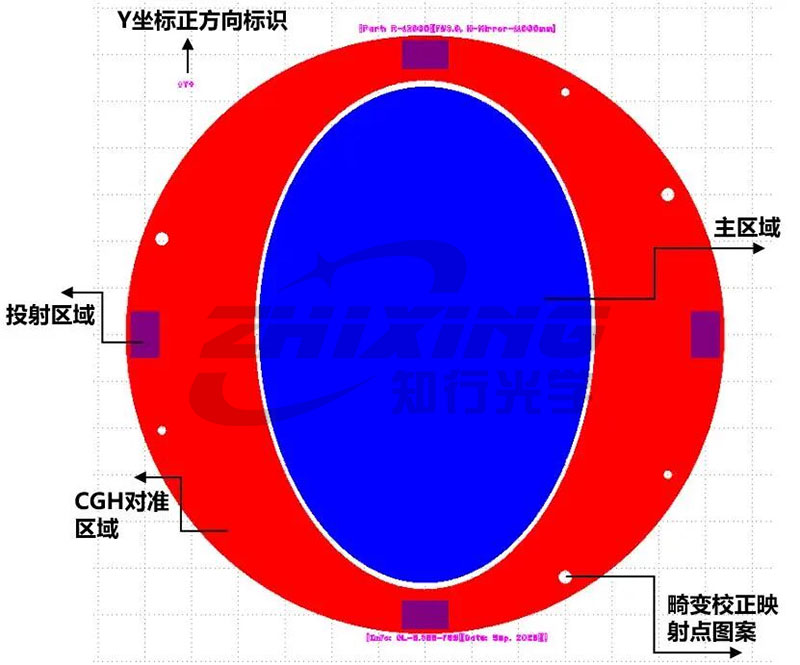

Diagrama de layout geral do CGH
4. A dupla batalha entre eficiência e precisão: qual é a diferença entre fazer e não fazer calibração?
V. Escolha CGHs de alta qualidade para garantir que cada etapa de polimento seja eficaz
A próxima fase da fabricação óptica de precisão trata da precisão absoluta, mas ainda mais importante, do controle das taxas de desperdício e da eficiência da produção.
Como seu especialista em personalização de CGH, cada CGH que fornecemos não apenas possui qualidade de padrão de nível micro-nano, mas também vem com uma solução de correção de distorção de alta precisão e alta eficiência. Utilizamos a inovação tecnológica para simplificar processos e aumentar a precisão na sua oficina.
Rejeite o polimento ineficaz e diga adeus aos desvios de processamento. Deixe-nos usar "réguas" verdadeiramente precisas e eficientes para proteger seu processamento óptico de alta precisão!
