Assassino oculto nº 1: Distorção de transferência de referência – Evite estritamente medições de “pose ilegal” na área de alinhamento. Na lógica de engenharia dos testes CGH, o link de transferência de referência é extremamente rigoroso: frente de onda do interferômetro → transferida para a superfície de difração CGH → finalmente transferida para a lente em teste. Esta é uma cadeia geométrica interconectada. No suporte pós-venda, frequentemente descobrimos que nos dados de medição enviados pelos clientes, a área de alinhamento do CGH está preenchida com densas franjas de interferência. Este estado significa que o CGH não está na posição física exigida pelo projeto; a referência já está desalinhada desde o primeiro passo (interferômetro para CGH). Quaisquer dados de superfície medidos sob esta “posição ilegal” não são apenas completamente imprecisos, mas também seriamente enganosos para análises subsequentes do problema, representando uma prática de engenharia altamente pouco rigorosa.

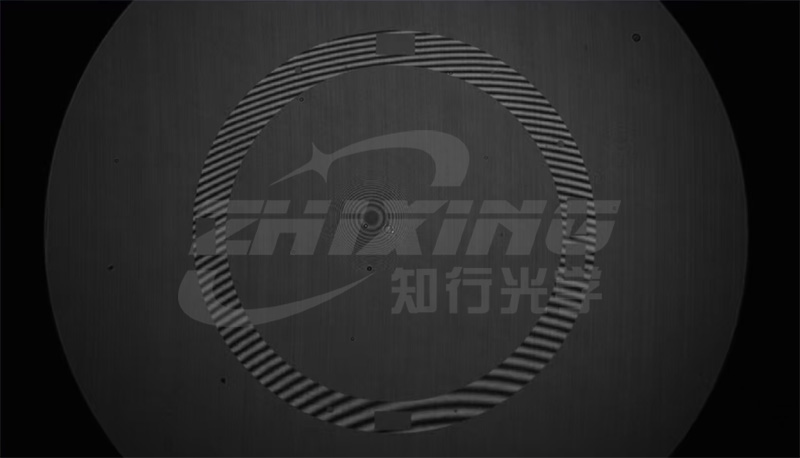

Diagrama de desalinhamento de alinhamento
Contramedidas: Bloqueio forçado de referência e retorno aos procedimentos operacionais de "franja zero". Para garantir a autenticidade e validade dos dados de medição, uma mentalidade operacional de “pose-prioridade” deve ser estabelecida: A área de alinhamento é um “comando”: A área de alinhamento no CGH é o padrão de feedback único que garante a relação espacial entre o interferômetro e o CGH. As franjas nesta área devem ser ajustadas para um estado de “franja zero” ou tão esparsas quanto possível, ajustando a pose CGH. Siga rigorosamente a postura do manual de instruções: Os operadores devem seguir rigorosamente a postura inicial definida no manual de instruções durante a configuração e o ajuste. Numerosas franjas na área de alinhamento indicam que a inclinação, o azimute ou o deslocamento central do CGH ainda não atingiram zero; a aquisição de dados é absolutamente proibida nestas condições. Garanta a exclusividade da referência física: Somente quando as franjas na área de alinhamento são reduzidas ao estado mais esparso sob os limites físicos é que pode ser comprovado que o CGH está em seu estado de medição padrão projetado. Os dados registrados neste momento refletem verdadeiramente o desvio da frente de onda causado pela lente em teste.
Assassino Oculto Dois: Espelho "Deformação de Força" - A Fonte Negligenciada de Astigmatismo. Se o problema de alinhamento for operacional, então esse problema aponta diretamente para o próprio objeto que está sendo testado. Muitos espelhos asféricos, a fim de obter leveza ou atender a requisitos específicos de design óptico, geralmente têm uma grande proporção de aspecto ou são feitos de materiais com rigidez relativamente limitada. Quando esses espelhos são fixados em ferramentas ou colocados usando métodos de suporte específicos, a gravidade e a tensão de fixação causam diretamente deformação no corpo do espelho. Qual é o resultado? Astigmatismo. E esse astigmatismo é real e fisicamente presente – o espelho é de fato “pressionado” no astigmatismo. O CGH (Calibrated High-Gross Mirror) detecta com alta sensibilidade, mas o problema não está no CGH, nem no acabamento da superfície do espelho, mas em "como você consertou esse espelho". Muitos casos de astigmatismo que são “impossíveis de ajustar” no local são, na verdade, causados por métodos de suporte incorretos. Solução: Duas etapas para identificar o culpado. Primeiro, concentre-se na correspondência de rigidez do espelho e do sistema de ferramentas. Para espelhos com uma grande proporção de aspecto, o projeto e a verificação das ferramentas de teste devem receber igual importância à própria fabricação do espelho. Se você medir repetidamente o astigmatismo regular, primeiro verifique as ferramentas e os métodos de suporte. Em segundo lugar, use um método de diagnóstico simples, mas extremamente eficaz, para confirmar a causa raiz – o método de teste CGH rotativo. Mantendo o espelho e o acessório na mesma posição, gire o CGH em um determinado ângulo (por exemplo, 90°). Se a direção do astigmatismo no interferograma permanecer inalterada, o CGH em si não é o problema; o astigmatismo tem origem no espelho ou luminária, portanto continue verificando o método de fixação. Se a direção do astigmatismo girar em sincronia com o CGH, o problema estará no próprio CGH. Este teste leva apenas alguns minutos, mas pode eliminar instantaneamente a suspeita de CGH, concentrando a investigação na real origem do problema, tornando-se uma ferramenta poderosa para o diagnóstico no local.

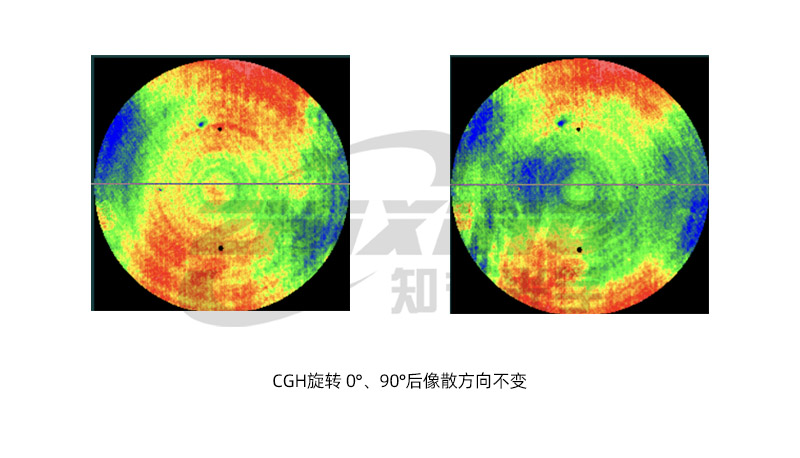

A direção do astigmatismo permanece inalterada após girar o CGH em 0° e 90°.
Assassino oculto nº 3: O espelho sob teste não estava limpo – Mesmo o melhor equipamento de teste é suscetível à contaminação. Esse problema parece simples, mas as chances de ser pego são extremamente altas, e até engenheiros mais experientes às vezes são mais propensos a cometer esse erro. Durante o processamento, manuseio e fixação, as superfícies espelhadas inevitavelmente acumulam impressões digitais, graxa, resíduos de fluido de polimento, partículas de poeira e até mesmo voláteis condensados do ar. Essas substâncias são invisíveis a olho nu sob luz fluorescente, mas uma vez que entram no caminho óptico do teste CGH, elas aparecerão no interferograma como "depressões" ou "protuberâncias" localizadas na superfície ou ruído irregular em pequena escala. Solução: Estabeleça procedimentos padronizados de limpeza e verificação. Não use “quase limpo” como padrão de julgamento. Para espelhos antes de testes precisos, defina a seleção de solvente claro (por exemplo, etanol de grau analítico, acetona), métodos de limpeza (arrastando, rolando) e etapas finais de confirmação. Se possível, digitalize rapidamente diferentes áreas da superfície do espelho sob o caminho óptico de teste. Se um “defeito” localizado desaparecer ou se mover após a limpeza, não é um problema de formato da superfície. A execução completa desta etapa pode economizar uma quantidade significativa de tempo gasto em polimentos desnecessários. Hidden Killer Four: Difraction Order Crosstalk – Aquelas “luzes indesejadas” Um CGH é essencialmente um elemento óptico difrativo que gera múltiplas ordens de difração. A ordem +1 é usada para detecção, enquanto as ordens 0, -1 e até mesmo superiores, se não forem isoladas, se desviarão para o caminho óptico de medição, reduzindo o contraste das franjas de interferência e até mesmo introduzindo informações falsas de fase. Este é essencialmente um problema de design, mas no campo muitas vezes se manifesta como “bordas borradas”, “fraco contraste” e “erros”. O valor de uma frequência portadora bem projetada reside na separação clara das ordens de difração interferentes. Solução: Se você descartou outros fatores e as franjas ainda estão “turvas”, você pode confirmar o esquema de projeto da frequência portadora e o relatório de análise quantitativa sobre a separação da ordem de difração com o projetista CGH. Hidden Killer Five: Equilíbrio térmico insuficiente – Medições imprecisas com espelhos recém-chegados Este problema parece simples, mas ocorre com muita frequência. Os espelhos são retirados diretamente da oficina de processamento, tanque de limpeza ou armário de armazenamento, e sua temperatura ainda não foi totalmente equilibrada com o ambiente de teste antes de serem colocados no dispositivo para teste. Existe um gradiente de temperatura dentro do espelho, e a deformação térmica da superfície causa desvios contínuos nos resultados das medições – os dados medidos nos primeiros cinco minutos diferem daqueles medidos dez minutos depois; as franjas de interferência imediatamente após a inicialização e após a estabilização são quase idênticas. Às vezes, os operadores consideram os dados incorretos e fazem vários ajustes, mas na verdade o espelho está “se movendo por conta própria” – está se aproximando lentamente do equilíbrio térmico. Solução: dê um tempo. Estabeleça um protocolo de armazenamento em temperatura constante antes de testar, especialmente para espelhos grandes ou grossos, pois o tempo de equilíbrio térmico pode ser muito maior do que o esperado intuitivamente. Se possível, use métodos auxiliares de medição de temperatura para confirmar se a temperatura do espelho se estabilizou antes de iniciar o teste. Como “capturar fantasmas” sistematicamente? Em resumo, ao encontrar um erro durante o teste CGH, considere verificar a seguinte ordem: A área de alinhamento está ajustada corretamente? – Se a área de alinhamento tiver franjas muito densas, a linha de base inicial está falha. O espelho está deformado pela luminária? – Verifique o método de fixação; use o método CGH rotacional para descartar o próprio CGH antes de focar no aparelho ou espelho. O espelho está limpo? – Limpe primeiro todas as áreas com buracos ou protuberâncias; não se apresse em polir se não estiver limpo. Existe interferência nas ordens de difração? – Franjas desfocadas não indicam necessariamente intensidade de luz insuficiente; luz difusa pode estar presente. O espelho está termicamente equilibrado? – Aguarde tempo suficiente para atingir uma temperatura constante; não apresse o processo. O teste CGH é uma ciência rigorosa e uma prática de engenharia meticulosa. Siga-nos para técnicas mais práticas em CGH e testes de superfície asférica. Que outros problemas estranhos você encontrou no local e que simplesmente não conseguiu resolver? Sinta-se à vontade para compartilhar suas experiências na seção de comentários.
