Dados mecânicos: a "moeda forte" da usinagem e montagem Para entender a transferência de dados, devemos primeiro entender uma coisa: na usinagem e montagem, os dados mecânicos são absolutamente os protagonistas. Vamos começar com a usinagem. O que posiciona o espelho durante o torneamento, retificação e polimento? Ele se baseia nas superfícies de posicionamento mecânico do corpo do espelho, na borda circular externa, nos orifícios dos pinos de localização e na superfície do flange de montagem. Durante o torneamento, o mandril segura o círculo externo, usando-o como referência para centralização; durante o lixamento e o polimento, a superfície de apoio do espelho repousa sobre a mesa de ferramentas, que se ajusta às superfícies de posicionamento do corpo do espelho. Independentemente do processo, a posição espacial do espelho na máquina-ferramenta é determinada, em última análise, por essas superfícies de referência mecânicas. Agora vamos falar sobre montagem. O que posiciona o espelho quando ele é instalado no corpo do espelho ou no componente estrutural? Novamente, é o dado mecânico - a superfície do flange de montagem coincide com a face final, o círculo externo e o orifício interno do cilindro do espelho são posicionados e os pinos de localização e os orifícios dos pinos determinam a orientação angular. Depois de instalado, ele permanece no lugar; o corpo do espelho não reconhece seu eixo óptico, apenas as superfícies mecânicas. Usinagem e montagem usam a mesma linguagem: dados mecânicos. Eles naturalmente compartilham uma base comum de comunicação. Onde está o problema? Encontra-se na etapa intermediária de “inspeção”. Como a referência óptica da etapa de inspeção é transmitida de volta à referência mecânica? Qual é o objetivo da inspeção? Ele informa ao processo de fabricação “onde não é bom o suficiente” e ao processo de montagem “se este espelho atende aos padrões de qualidade”. Mas a inspeção usa uma linguagem diferente – a referência óptica. O eixo óptico do interferômetro define o sistema de coordenadas de inspeção e a frente de onda do CGH define o formato da superfície de referência. O PV e RMS do erro de formato da superfície são calculados neste sistema de coordenadas ópticas. Agora surge o problema: como se alinham as referências ópticas e mecânicas? Se não estiverem alinhados, ocorre esta situação absurda: o departamento de fabricação retifica o espelho até o formato de superfície exigido de acordo com a referência mecânica, e o departamento de inspeção confirma que o formato da superfície atende aos requisitos da referência óptica, mas os dois "atende aos requisitos" não se referem à mesma coisa - há um desvio entre as referências ópticas e mecânicas. Na fase de montagem, o espelho é instalado de acordo com a referência mecânica, mas o sistema óptico apresenta um formato de superfície completamente diferente. Esta é a essência da armadilha de transmissão de referência: não é que uma seja imprecisa, mas que cada um usa a sua própria régua e assume que está a medir a mesma coisa.

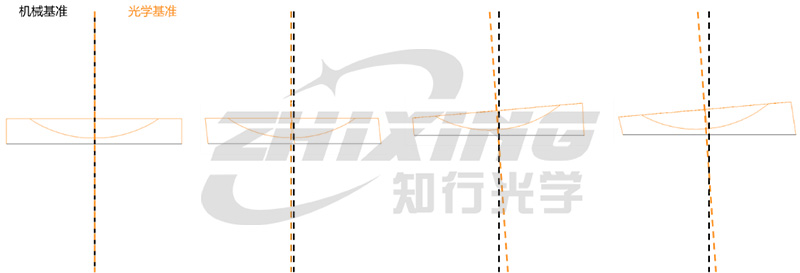

Figura 1. Quatro estados entre referências ópticas e mecânicas: alinhamento perfeito, excentricidade, inclinação e excentricidade e inclinação (da esquerda para a direita).
Alguns métodos de inspeção são inerentemente difíceis de alinhar com referências mecânicas, o que levanta uma questão central: a dificuldade de transferir referências ópticas para referências mecânicas varia em ordens de grandeza, dependendo do método de inspeção. Para alguns métodos de inspeção, a referência é “flutuante”. Tomemos, por exemplo, o perfilômetro de sonda mecânica tradicional. Ele verifica os contornos de algumas linhas na superfície do espelho, alcançando alta precisão dos dados. Entretanto, seu sistema de coordenadas é definido pelo trilho guia de movimento do apalpador. Qual é a relação entre este trilho-guia e a superfície de referência mecânica do espelho? Calibração adicional é necessária para estabelecer esta conexão. A calibração é precisa? Existem erros sistemáticos? Cada ponto de interrogação representa um ponto de risco na transferência de referência. Outro exemplo são alguns esquemas de inspeção de subaberturas baseados em emendas. Cada etapa de emenda introduz incerteza posicional, e o sistema de coordenadas geral final pode ter acumulado desvios significativos da verdadeira referência mecânica do espelho. Esses esquemas compartilham uma característica comum: o enlace de transferência de referências ópticas para referências mecânicas possui muitos enlaces intermediários. Cada link intermediário é um ponto de entrada para erros. A inspeção CGH oferece uma abordagem diferente: garantir que a transferência de referência seja feita corretamente durante a fase de projeto. Como o CGH entrega a referência óptica à referência mecânica? Um CGH usado para testes normalmente consiste em duas áreas funcionais:
◆ Região holográfica principal: Responsável pela compensação da frente de onda, transformando as ondas esféricas e planas padrão do interferômetro em frentes de onda complexas que correspondem à superfície sob teste. Esta é a função central da detecção do formato da superfície.
◆ Região holográfica de alinhamento: Fornece o quadro de referência absoluto para o próprio CGH em relação ao interferômetro e, em última análise, em relação à referência mecânica do espelho em teste. Ele projeta recursos de alinhamento, como pontos de luz, marcas de convergência ou padrões de olho de gato, para confirmar a relação de pose espacial entre o CGH e o espelho em teste.

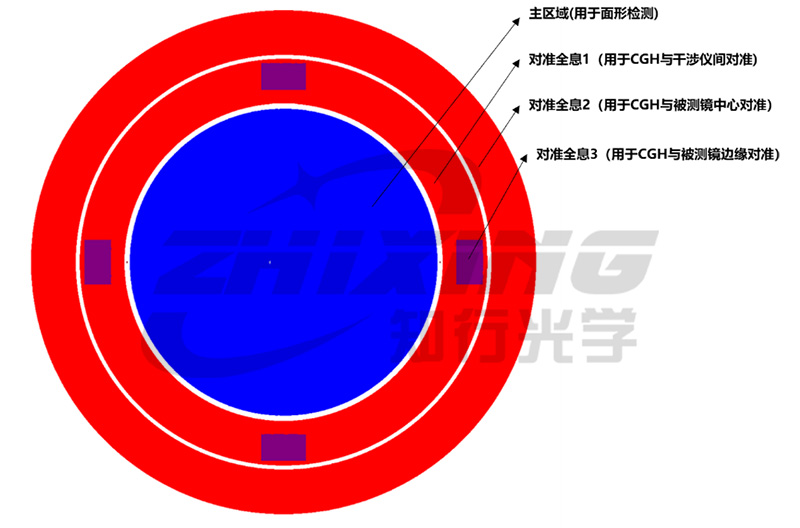

Figura 2 Diagrama esquemático de cada área funcional do CGH
O que significa que estas duas áreas estão integradas no mesmo substrato? Isso significa que a referência não é mais determinada posteriormente, mas é “escrita” no CGH durante a fase de projeto. Como é conseguida esta transferência? Uma correspondência espacial clara é estabelecida entre a referência mecânica (esfera de posicionamento, borda de referência, superfície do flange de montagem) do espelho em teste e as marcações de referência no CGH. O alinhamento da área holográfica garante que a posição do espelho seja o valor teórico do projeto durante cada inspeção e garante que essa posição possa ser rastreada até a referência mecânica do espelho. O caminho de transferência da referência óptica para a referência mecânica é perfeitamente integrado através do design do CGH. Que problema isso resolve? Aborda a realidade de que na maioria dos casos apenas a referência mecânica é reconhecida nas etapas de fabricação e montagem. O departamento de montagem não se importa com o quão bonito é o PV medido do formato da sua superfície. Eles só se preocupam com o desempenho do espelho no sistema óptico depois de instalado conforme referência mecânica. A referência mecânica é fornecida pela extremidade de fabricação e também é usada pela extremidade de montagem – essas duas extremidades devem estar alinhadas. A tarefa de inspeção é garantir que sua referência óptica esteja tão fielmente alinhada quanto possível com esta referência mecânica. Alguns métodos de inspeção amplificam os erros em cada etapa deste processo de conversão. A solução da CGH comprime o processo de conversão até o estágio de projeto – a relação entre as referências mecânicas e ópticas é definida durante o projeto da CGH, e a inspeção envolve simplesmente a reprodução dessa relação definida. Quais são as consequências de uma conversão mal executada? As consequências são substanciais.
◆Consequência 1: Correção de superfície incorreta. Caso seja encontrado algum desvio em determinada área durante a inspeção, o final da usinagem voltará para corrigi-lo. Entretanto, se houver uma inclinação ou deslocamento entre o sistema de coordenadas de inspeção e o sistema de coordenadas mecânicas, a verdadeira localização deste “desvio” estará incorreta. A ferramenta de polimento, posicionada de acordo com a referência mecânica, está na verdade corrigindo uma localização diferente no espelho. Resultado: A área corrigida não é corrigida, enquanto a área incorreta é corrigida.
◆Consequência 2: Tentativas e erros repetidos na montagem. Os dados do formato da superfície do espelho parecem bons, mas a qualidade da imagem é ruim após a montagem. A extremidade da montagem começa a adicionar calços, ajustar a excentricidade e corrigir a inclinação – usando meios mecânicos para compensar o desvio causado pela conversão de uma referência óptica para uma referência mecânica. O que deveria ter sido um processo de uma única etapa torna-se tentativa e erro intermináveis. Uma pergunta que vale a pena gravar em sua mente: da próxima vez que você vir um relatório de inspeção do formato da superfície, vale a pena parar e perguntar: "Como os dados desta referência óptica são transferidos para a referência mecânica do espelho?" Se esta ligação de transferência for totalmente considerada e definida desde a fase inicial do projecto, os dados são sólidos. Se esse elo for reunido posteriormente por meio de calibração, algoritmos e intuição tátil, todos os números de precisão em nível nanométrico poderão ser construídos em solo solto. A CGH fornece à indústria mais do que apenas um holograma; oferece uma solução completa que minimiza erros de referência óptica e os transfere para a referência mecânica durante a fase de projeto. A qualidade da transferência de referência determina se o espelho pode ser instalado com sucesso. E isso é algo que merece ser feito desde o início. Siga-nos para mais interpretações técnicas e compartilhamento prático sobre CGH e inspeção de superfícies asféricas. Você encontrou problemas de transferência de referência no processamento e inspeção? Sinta-se à vontade para compartilhar na seção de comentários.
