Posicionamento impreciso: uma armadilha onde você pode facilmente sofrer em silêncio. Vamos considerar um cenário do mundo real. Você está inspecionando um espelho asférico côncavo. O CGH foi projetado, o caminho óptico foi configurado e surgiram franjas de interferência. Com base na experiência, você ajusta ligeiramente o espelho; as franjas ficam boas, o valor de PV é bom e você respira aliviado. Mas três meses depois, o espelho está instalado no sistema e a qualidade da imagem está abaixo do padrão. Após investigação, você descobre que o raio de curvatura difere do valor de projeto em mais de dez micrômetros. Onde estava o problema? Durante a inspeção, o espelho não estava na posição teórica. Você pensou que tinha ajustado para as "franjas ideais", mas na realidade, você usou o desvio de pose para compensar o erro de fabricação no raio de curvatura - dois erros se cancelam, criando uma ilusão autoconsistente, mas que se desvia da verdadeira. Ainda mais insidioso é que se o próprio raio de curvatura do espelho for problemático e você não tiver controlado com precisão a pose para o valor teórico, os dados de superfície medidos se tornarão uma bagunça: é impossível determinar quanto é um problema de formato de superfície e quanto é um problema de pose. Como você evita essa armadilha? Um olho mágico. Como um olho mágico garante sua pose teórica? Em um sistema de inspeção CGH (Espelho Asférico Côncavo), a tarefa central da estrutura do olho de gato é clara: garantir que o espelho em teste (DUT) e o CGH mantenham a pose teórica. Qual é a pose teórica? É a relação espacial calculada rigorosamente durante a fase de projeto – a distância axial, inclinação e excentricidade são todos valores de projeto claramente definidos. Todo o trabalho do olho do gato é garantir que a pose real montada corresponda a esses valores de design. Como isso funciona na prática? Vamos analisar isso usando um cenário de inspeção comum. Cenário: O CGH é inspecionado e possui área holográfica de alinhamento. A luz projetada nesta área, depois de ser refletida pelo DUT, forma uma imagem de olho de gato – geralmente um ponto de luz claro e focado.
Figura 1. Caminho óptico para detecção de olho de gato
O procedimento operacional é o seguinte: 1. Ajuste grosseiro: Monte o espelho de teste e o CGH no lugar e ajuste a distância axial, inclinação e excentricidade para ficarem próximos dos valores teóricos. 2. Ajuste fino do olho de gato: Observe a imagem do olho de gato projetada na tela holográfica. À medida que a posição e a pose do espelho de teste se aproximam gradualmente do valor teórico, a imagem do olho do gato tenderá para uma forma ideal predefinida.

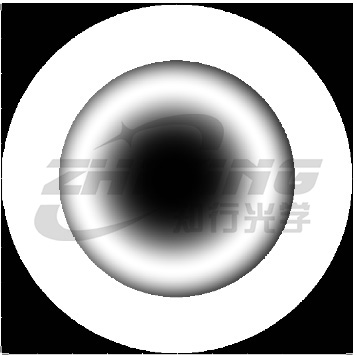

Figura 2. Imagem do olho de gato quando a pose está correta.

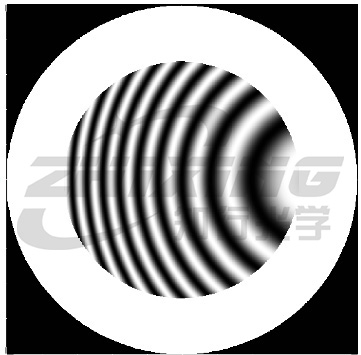

Figura 3. Imagem olho de gato com pose incorreta (erro de distância axial e inclinação).
3. Bloqueio de posição: Assim que a imagem do olho do gato atingir o padrão predefinido, indica que o espelho em teste está em sua posição teórica. Neste ponto, todos os mecanismos de ajuste são bloqueados e a detecção do formato da superfície começa. O olho do gato aqui atua essencialmente como um “indicador de posição” altamente sensível. Ele informa quando a posição do espelho está "no lugar". Os dados do formato da superfície medidos após sua colocação representam o verdadeiro desempenho do espelho em sua posição teórica. Um caso do mundo real: de onde vem a aberração esférica? A simulação fornece a resposta. Agora que o princípio está claro, vejamos um cenário real de engenharia. Muitos engenheiros de campo podem concordar com o processo de solução de problemas neste caso. Há uma lente asférica e seu formato de superfície é detectado pela primeira vez usando um perfilômetro sem contato DUI. O perfilômetro varre o contorno do espelho através de uma sonda óptica, adquirindo diretamente dados de topografia da superfície. Os resultados medidos são bons; o formato da superfície parece bastante limpo.

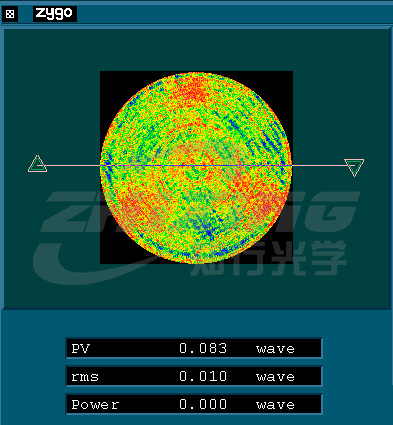

Figura 4 Resultados do teste DUI
A mesma lente foi testada novamente no sistema de teste CGH. O olho do gato estava alinhado corretamente e a pose travada no valor teórico. O resultado foi revelado: uma grande aberração esférica era claramente visível na face.

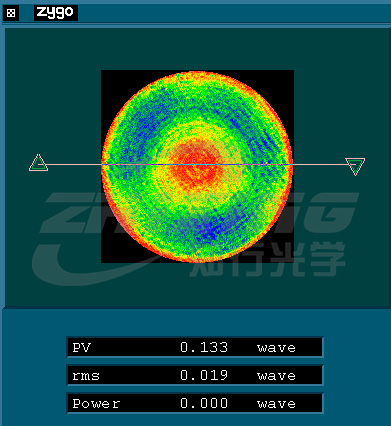

Figura 5 Resultados do teste CGH
Dois relatórios estavam sobre a mesa. A DUI disse que o formato da superfície estava bom, enquanto a CGH disse que havia uma grande aberração esférica. Em que acreditar? Para encontrar a origem desta aberração esférica, o raio de curvatura da lente foi medido usando DUI. Um perfilômetro sem contato pode varrer diretamente a geratriz para ajustar o raio de curvatura, sem depender de uma frente de onda de referência externa. Os resultados da medição voltaram – o raio de curvatura medido diferia do valor teórico em 112 μm. Em seguida, esse desvio do raio de curvatura foi substituído no modelo de simulação óptica do sistema de detecção CGH. Depois que os resultados da simulação foram obtidos, eles foram comparados com os dados medidos do formato da superfície do CGH – os dois combinaram notavelmente bem. Esta grande aberração esférica era precisamente o comportamento que o desvio do raio de curvatura deveria apresentar sob a pose teórica.

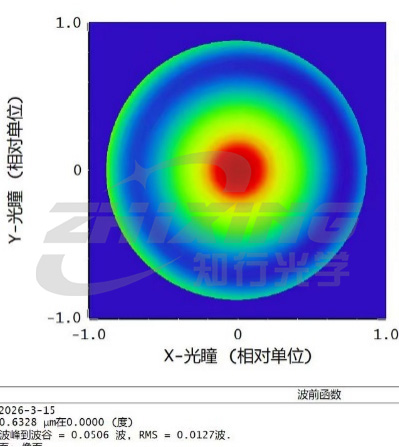

Figura 6 Resultados da simulação
A cadeia agora está fechada: Desvio do raio de curvatura → A aberração esférica deve aparecer sob a pose teórica → A aberração esférica medida pelo CGH corresponde à simulação → A medição do CGH é a real. Por que o DUI não mostrou aberração esférica óbvia nos resultados do formato da superfície antes? Porque quando um perfilômetro sem contato varre uma superfície, a correspondência entre o sistema de coordenadas de medição e a referência mecânica do espelho depende da postura de fixação. Se o espelho não estiver estritamente bloqueado sob a pose teórica, o componente da forma da superfície causado pelo desvio do raio de curvatura pode ser diluído pela mudança na postura de medição e suavizado ainda mais no processamento de dados, aparecendo finalmente como "não perceptível" no relatório da forma da superfície. Mas a medição do raio de curvatura não mente – o valor do raio de curvatura medido pelo DUI desvia-se do valor teórico, e este desvio, depois de colocado em simulação, é exatamente igual à aberração esférica medida pelo CGH. O que há de tão poderoso na combinação CGH + olho de gato? Ele separa o erro de forma da superfície e o erro do raio de curvatura. Com a pose fixa, um desvio no raio de curvatura é uma aberração esférica, sem onde se esconder. Além disso, esta aberração esférica pode ser reproduzida por simulação – ela não aparece do nada, mas é uma manifestação inevitável do desvio do raio de curvatura sob a pose teórica. O que isso significa para os operadores da linha de frente? A garantia de pose teórica do olho de gato traz mudanças tangíveis aos testes no local:
◆ A posse agora é baseada em evidências: a precisão da colocação do espelho não é mais julgada pela “aparência das listras”. A imagem do olho do gato é um padrão quantitativo de julgamento de pose independente das listras.
◆ Os dados do formato da superfície são confiáveis: Com a pose fixa, o formato da superfície medido é o verdadeiro formato da superfície do próprio espelho. Se o raio de curvatura estiver incorreto, o formato da superfície refletirá com precisão o estado fora de foco e não será obscurecido pela pose incorreta.
◆ Reprodutível: O padrão da imagem do olho de gato permanece inalterado, independentemente do operador. A pose ajustada por Zhang San e Li Si é a mesma.
◆ Quando os dados de diferentes instrumentos entram em conflito, existe uma maneira clara de resolver o problema: o CGH possui um olho de gato que fixa a pose, medindo a verdadeira forma da superfície sob a pose teórica. Com outros métodos, se a pose não estiver estritamente bloqueada, os dados "de boa aparência" podem não estar corretos - neste caso, medir o raio de curvatura separadamente geralmente fornece a resposta. Finalmente, no sistema de teste CGH, a compensação de frente de onda é mencionada com mais frequência – ela garante a precisão do formato da superfície. No entanto, a compensação da frente de onda baseia-se na suposição de que a pose entre o espelho testado e o CGH (Curve Front Gauge) está no estado teoricamente projetado. O olho do gato atua como a “força estabilizadora” que fixa a postura. Ao fixar a pose, a verdadeira forma do espelho é revelada. O raio de curvatura está correto ou incorreto. Nada está escondido. E é exatamente isso que os testes de precisão mais exigem: autenticidade.
