O "dilema multitarefa" do CGH: Por que existe a Stray Light? Para entender a “frequência portadora”, devemos primeiro entender uma premissa: o próprio CGH é um elemento óptico difrativo. Quando você direciona um feixe de luz sobre um CGH, ele não produzirá simplesmente a ordem de difração desejada. Devido às leis fundamentais da óptica física, ele produzirá simultaneamente vários "clones": a ordem +1 (sinal alvo) que você precisa, a ordem 0 que passa direto sem difração, a ordem -1 que desvia para o outro lado, e ordens ainda mais altas...

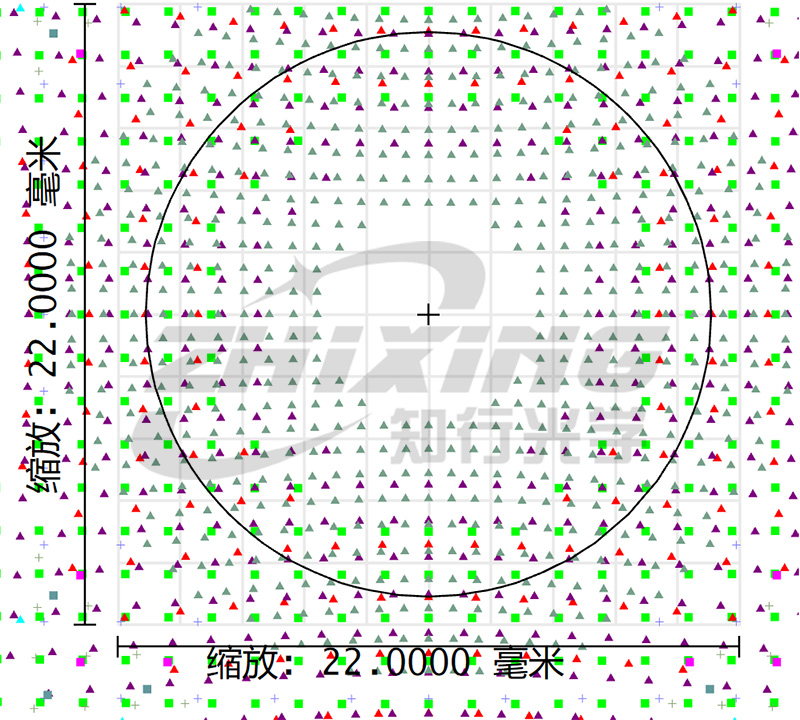

Figura 1. Luz de diferentes ordens de difração (o azul representa +1ª ordem, o restante é luz difusa).
Em um projeto ideal, apenas a luz de ordem +1 transporta informações sobre a superfície medida de volta ao interferômetro. No entanto, na realidade, as ordens "parasitas" de ordem 0 e 1 também vagam sem rumo no caminho óptico. Uma vez que entram no caminho óptico de medição, eles criam interferência de luz dispersa. O resultado é a diminuição do contraste nas franjas de interferência, bordas borradas e, às vezes, até mesmo a superposição de informações falsas de fase. Em suma, as franjas desfocadas muitas vezes não se devem à luz fraca, mas sim ao ruído excessivo. O que é uma “frequência portadora”? A introdução de uma frequência portadora visa resolver esse conflito de "sinal e ruído". Podemos imaginar a distribuição de fases do CGH como um diagrama codificado que registra as “informações de forma da superfície medida”. A "frequência portadora" é um factor adicional de inclinação ou desfocagem sobreposto a esta informação codificada. Esta operação parece abstrata, mas seu propósito é muito puro – dar ao sinal alvo útil um “novo espaço” no domínio da frequência espacial. Originalmente, o sinal alvo e aquelas luzes perdidas inúteis de 0ª e 1ª ordem estão amontoadas e emaranhadas no espectro de frequência. Não importa como você o bloqueie espacialmente, você não poderá bloqueá-lo completamente. Mas uma vez que uma frequência portadora é sobreposta ao sinal alvo, o seu espectro é “deslocado” para uma faixa de frequência mais alta, criando assim distância dos sinais de interferência estacionários. É como estar em uma festa barulhenta onde você e seus amigos inicialmente abafam o barulho e não conseguem se ouvir. Mas a frequência portadora é como dar a você e aos seus amigos um tom específico de alta frequência; vocês dois mudam para esse tom que ninguém mais está usando para se comunicar, e o ruído de baixa frequência circundante torna-se instantaneamente um fundo filtrável.

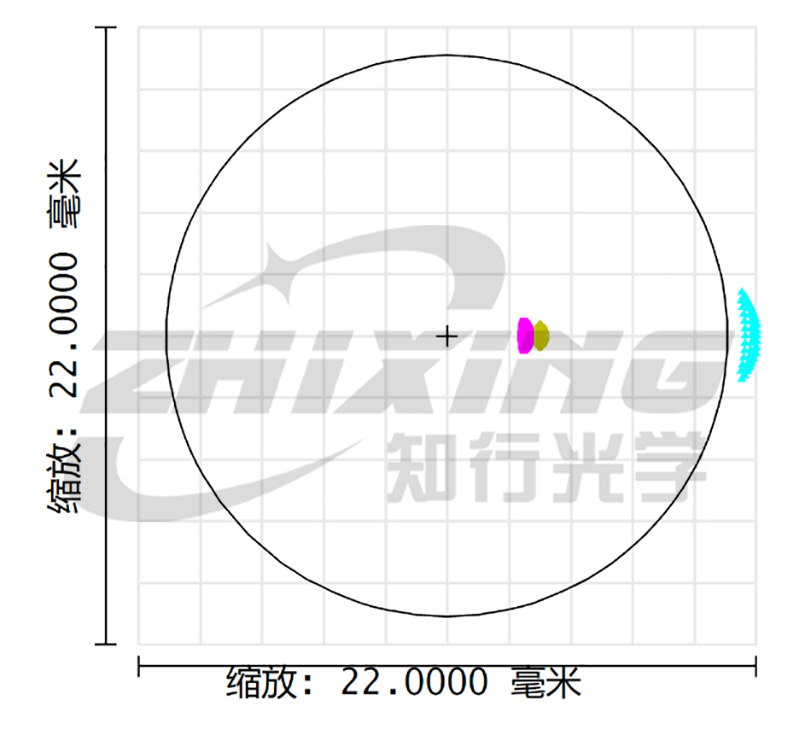

Figura 2. Separação de pedidos por frequência portadora inclinada

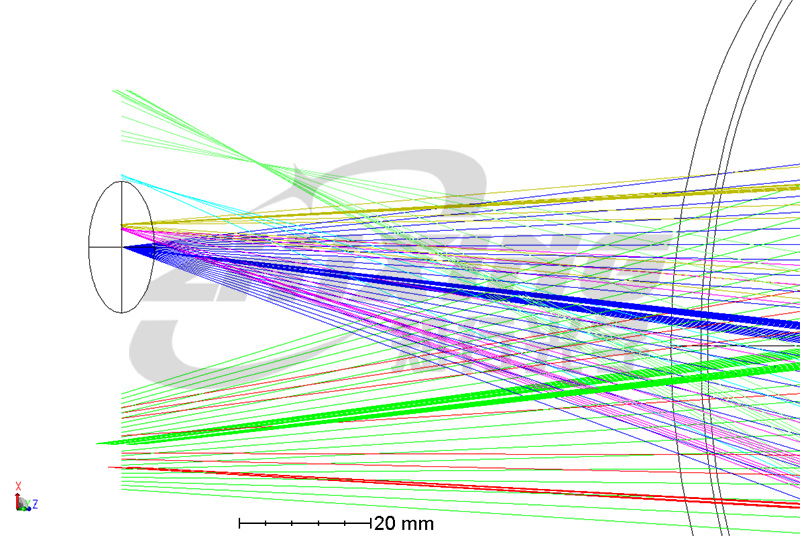

Figura 3. Separação de níveis por frequência portadora de desfocagem
Uma vez que os sinais interferentes e alvo são separados no espectro, a filtragem espacial subsequente pode "manter a luz dispersa afastada" de forma limpa e eficaz. A arte de filtrar: não quanto mais forte melhor, mas na medida certa. Esta é uma arte de equilíbrio, de encontrar o momento “certo”. Se a frequência da portadora for muito baixa, os espectros dos sinais interferentes e alvo ainda se sobrepõem, criando uma confusão emaranhada, resultando em falha de filtragem e franjas borradas. Se a frequência da portadora for muito alta, o espectro estará suficientemente separado, mas isso leva a larguras de linha extremamente estreitas no CGH, colocando demandas extremamente rigorosas na precisão da fabricação micro-nano. Isto não significa apenas um aumento na dificuldade de fabricação, mas também um impacto severo na eficiência de difração do CGH real. Em um projeto ideal, a maior parte da energia está concentrada na ordem +1, mas se a frequência da portadora for muito alta, mesmo um ligeiro desvio no processo de fabricação pode fazer com que a luz vaze para outras ordens, reduzindo significativamente a intensidade do sinal. Onde está a verdadeira habilidade de design? Ao descobrir essa "frequência portadora mínima efetiva". Um bom design não significa extrair valores aleatoriamente em um software de desenho; trata-se de calcular com precisão como minimizar a frequência da portadora sobreposta e, ao mesmo tempo, garantir a separação limpa de todas as ordens de difração interferentes. Conseguir uma separação limpa com uma frequência portadora pequena garante o contraste e a nitidez das franjas sem colocar pressão excessiva na fabricação e nos processos subsequentes. Uma sugestão prática para usuários de CGH: Como usuário de CGH, você não precisa resolver essas equações complexas de frequência portadora sozinho, mas isso não significa que você não possa controlar os resultados de detecção na fonte. Se o seu CGH exibir frequentemente bordas borradas, baixo contraste ou ruído de fundo regular durante o teste, após descartar o caminho óptico e problemas ambientais, você poderá solicitar um relatório de análise quantitativa da separação da ordem de difração ao projetista ou fornecedor do CGH. Este relatório lhe dirá claramente: no atual projeto de frequência portadora, para onde cada ordem interferente é movida, qual é o seu espaçamento espectral do sinal alvo e se elas podem ser efetivamente bloqueadas pelo filtro espacial. Com este relatório, você pode determinar se o design de “filtragem” do CGH é confiável. Finalmente, na busca pela precisão em nível nanométrico na interferometria, a diferença entre “ver claramente” e “não ver claramente” geralmente reside em um pouquinho de engenhosidade de design. A frequência portadora desempenha um papel semelhante ao do despretensioso técnico de iluminação no grande espetáculo dos testes de precisão – ela não determina o conteúdo da imagem, mas determina o quão limpa é a imagem. Da próxima vez que você vir um interferograma padrão com contornos nítidos e fundo totalmente preto, lembre-se de que não é apenas uma vitória para a precisão da superfície, mas também uma bela arte de filtragem de frequência.
