No campo em rápida evolução da metrologia óptica,Nulos do cilindro CGHsurgiram como ferramentas indispensáveis para testes de precisão e calibração de superfícies cilíndricas e asféricas. Ao substituir configurações mecânicas complexas por holografia gerada por computador (CGH), esses corretores nulos permitem verificação de superfície ultraprecisa em sistemas ópticos de ponta, como telescópios, lentes de câmeras e instrumentos de inspeção de semicondutores. Este artigo exploracomo, por que, eo quetorna CGH Cylinder Nulls vital para indústrias que buscam precisão submícron e soluções de teste econômicas, ao mesmo tempo que destaca a excelência profissional deTecnologia óptica Co. de Ningbo Zhixing, Ltd., um fabricante líder neste campo.
O que são nulos do cilindro CGH?
Como funcionam os nulos do cilindro CGH e por que são cruciais?
Parâmetros do produto e especificações técnicas
Aplicações e vantagens de desempenho
Sobre a tecnologia óptica Co. de Ningbo Zhixing, Ltd.
FAQ – Tudo o que você precisa saber sobre nulos de cilindro CGH
Resumo e entre em contato conosco

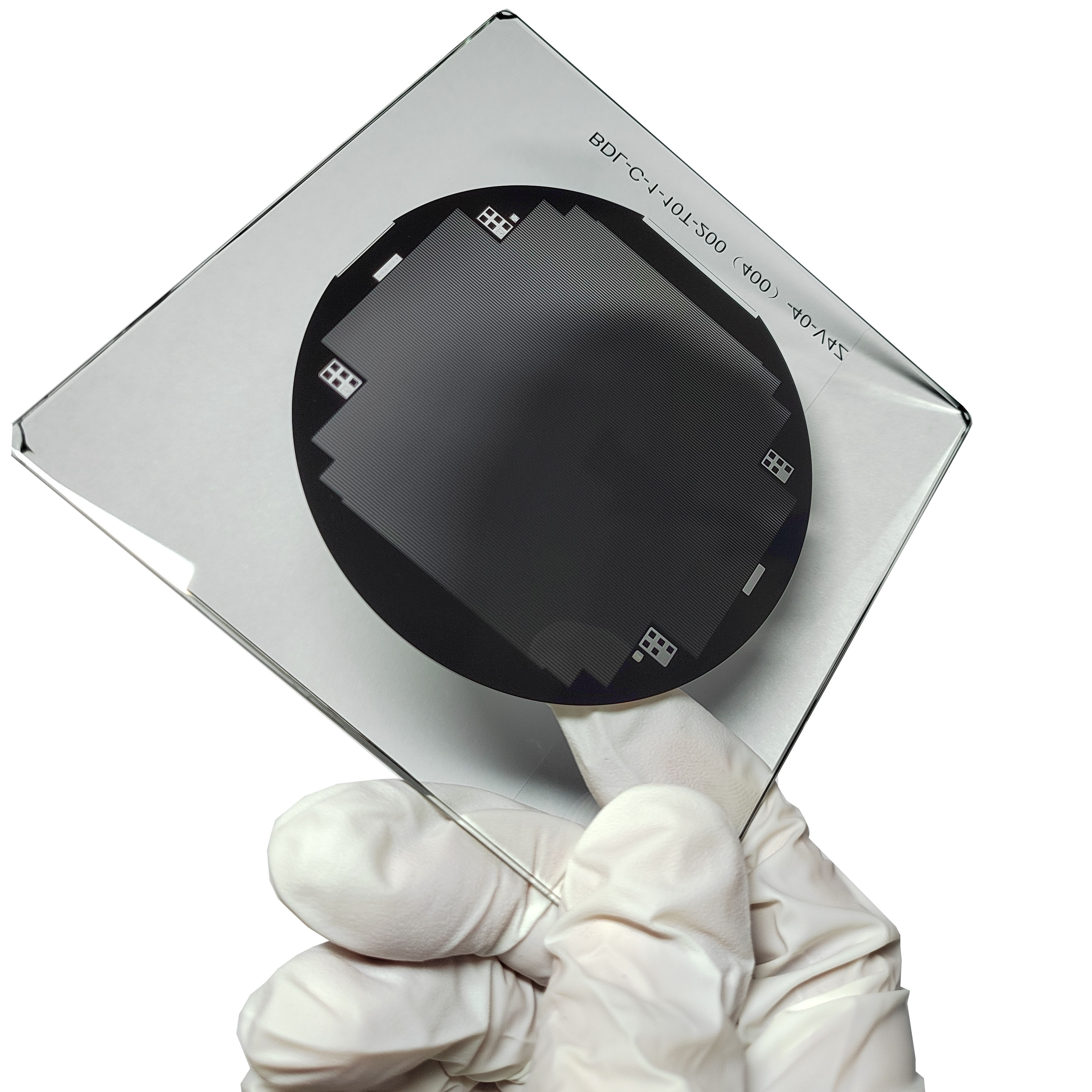

Nulos do cilindro CGHsão elementos ópticos holográficos especializados projetados para testar e verificar o formato da superfície de componentes ópticos cilíndricos ou asféricos. Em vez de depender de superfícies de referência mecânicas tradicionais, estes dispositivos utilizam hologramas calculados com precisão para criar uma frente de onda de referência. Quando esta frente de onda holográfica interage com uma superfície de teste, qualquer desvio da forma ideal torna-se visível como um padrão de interferência.
O resultado é uma avaliação imediata e de alta resolução da precisão da superfície óptica, sem a necessidade de lentes nulas mecânicas dispendiosas.Nulos do cilindro CGHtraga precisão digital aos testes ópticos, oferecendo flexibilidade, repetibilidade e erros mínimos de configuração.
O princípio de funcionamento do Nulos do cilindro CGHreside na óptica difrativa. Um holograma gerado por computador é codificado com um padrão de fase que corresponde ao formato ideal da superfície óptica cilíndrica que está sendo testada. Quando um feixe de laser passa ou reflete neste holograma, ele gera uma frente de onda que corresponde precisamente à forma óptica teórica.
Quando a frente de onda CGH e a frente de onda da superfície de teste se sobrepõem, quaisquer imperfeições aparecem como padrões de franjas. Essas franjas permitem que os engenheiros ópticos detectem desvios na curvatura, alinhamento ou suavidade da superfície com precisão nanométrica.
Eles eliminam a necessidade de lentes nulas caras, pesadas e frágeis.
Eles simplificam o teste de geometrias complexas.
Eles fornecem dados confiáveis em menos tempo, aumentando a eficiência da produção.
Eles garantem a precisão do subcomprimento de onda para setores como aeroespacial, defesa e óptica de precisão.
Num mundo onde a precisão define o sucesso,Nulos do cilindro CGH fornecem a ponte entre a intenção do projeto e o desempenho óptico do mundo real.
O desempenho de umCilindro CGH Nulodepende de padrões de fabricação precisos. Abaixo estão as principais especificações que definem qualidade e desempenho:
| Parâmetro | Especificação | Descrição |
|---|---|---|
| Material | Sílica Fundida / Quartzo | Alta transparência e baixa expansão térmica |
| Faixa de comprimento de onda | 405 nm – 1064 nm | Compatível com a maioria dos interferômetros |
| Precisão de superfície | λ/20 ou melhor | Garante precisão subnanométrica |
| Faixa de diâmetro | 25mm – 300mm | Personalizável para diferentes configurações ópticas |
| Tipo de padrão | Binário / Multinível | Otimizado com base nos requisitos do cliente |

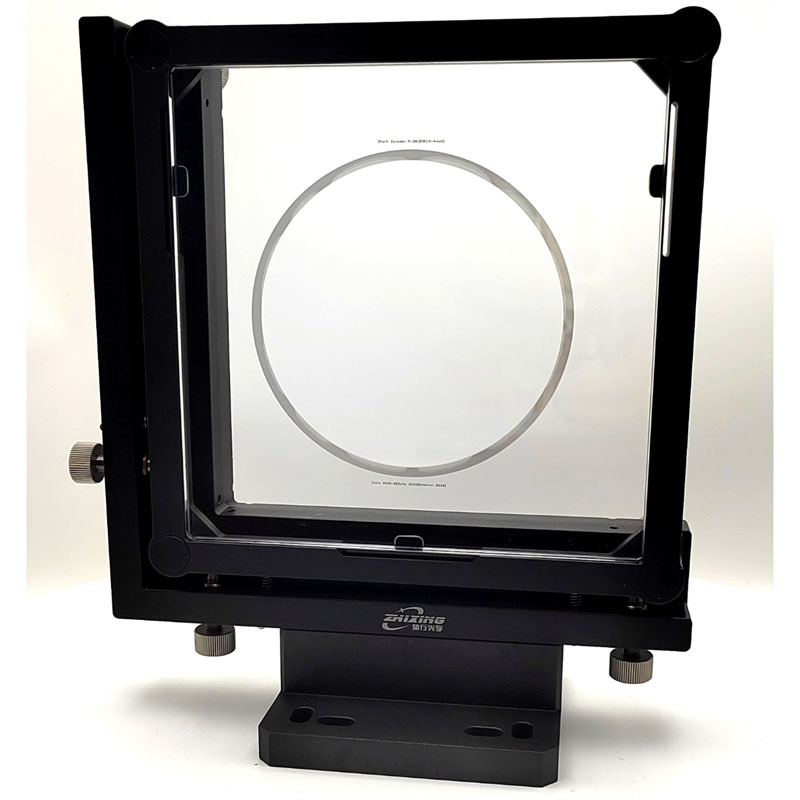

| Opção de montagem | Dispositivo elétrico/placa personalizada | Integração flexível com sistemas de teste |
| Propriedade | Valor | Notas |
|---|---|---|
| Precisão de Fase | ≤λ/50 | Alta fidelidade ao design da frente de onda |
| Eficiência de difração | ≥ 90% | Garante padrões de interferência fortes e limpos |
| Temperatura operacional | -20°C a +80°C | Estável em ambientes variados |
| Condição de armazenamento | Seco, sem poeira | Protege a superfície holográfica |
| Compatibilidade de inspeção | Zygo, 4D, Sistemas Triópticos | Universalmente compatível com as principais marcas |
CadaCilindro CGH Nulofoi projetado e testado com calibração rastreável de acordo com padrões metrológicos internacionais, garantindo precisão e repetibilidade consistentes.
Nulos do cilindro CGHsão usados em diversas aplicações ópticas, incluindo:
Inspeção e alinhamento de lentes cilíndricas
Verificação de espelho asférico
Calibração de montagem de sistema óptico
Avaliação da superfície do wafer semicondutor
Testes de produção de óptica aeroespacial
Precisão– Obtenha precisão de nível nanométrico na análise de frente de onda.
Eficiência– Reduza o tempo de teste em 60% em comparação aos métodos tradicionais.
Custo-benefício– Elimine a necessidade de múltiplas lentes nulas mecânicas.
Flexibilidade– Facilmente personalizado para diferentes designs ópticos.
Rastreabilidade– Compatível com interferômetros padrão da indústria para fácil integração.
Tecnologia óptica Co. de Ningbo Zhixing, Ltd.é um fabricante reconhecido mundialmente, especializado em instrumentos de teste óptico de alta precisão, elementos holográficos e soluções de metrologia. Com décadas de experiência em design e fabricação óptica, a empresa construiu uma forte reputação de inovação, confiabilidade e conhecimento técnico na área deNulos do cilindro CGHe metrologia holográfica.

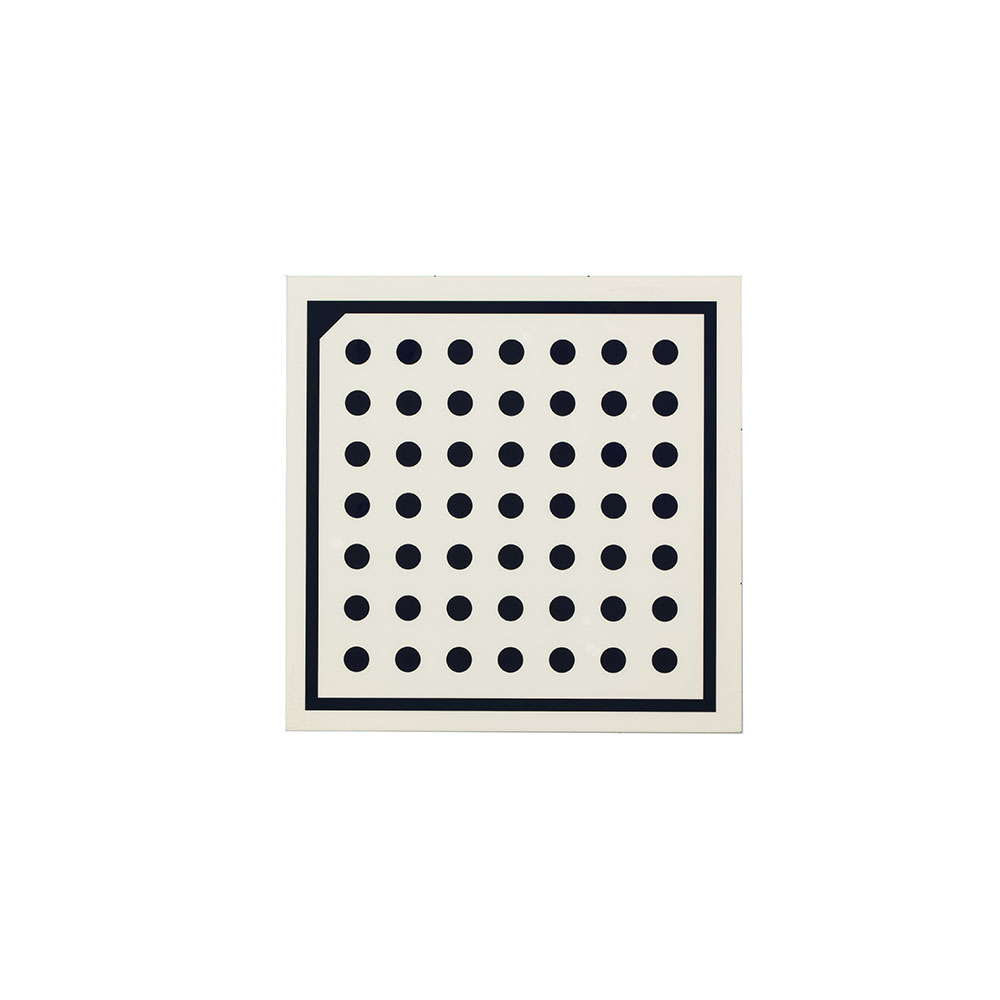

Tecnologia óptica Co. de Ningbo Zhixing, Ltd.é uma empresa de tecnologia com foco na pesquisa e desenvolvimento de dispositivos ópticos, como placa de calibração de visão de máquina, régua de linha de vidro óptico, máscara fotográfica e etc. O fundador da empresa se formou no Chinese Science Dean Chunguang Machinery Institute. A equipe principal de pesquisa e desenvolvimento inclui vários médicos formados no Instituto de Óptica e Eletrônica de Changchun, na Universidade de Zhejiang, no Instituto de Tecnologia de Pequim e em outras escolas optoeletrônicas nacionais famosas.
A empresapode completar o projeto do sistema óptico, processamento de superfície asférica, produção de detector de superfície asférica (CGH), desenvolvimento de placa de calibração de visão de máquina e outras necessidades de acordo com as necessidades do cliente, no detector de superfície asférica (CGH) tem direitos de propriedade intelectual independentes, quebrando o monopólio de contrapartes estrangeiras nesta tecnologia. No desenvolvimento de placas de calibração e muitas empresas bem conhecidas no país e no exterior para manter a cooperação a longo prazo. Nossa cultura corporativa é buscar novos conhecimentos, buscar a verdade dos fatos, estabelecer benchmarks com luz, estabelecer contato com produtos e atender os clientes com sinceridade.
As instalações de produção da empresa estão equipadas com sistemas avançados de litografia, revestimento e calibração interferométrica, garantindo que cada produto atenda aos padrões internacionais de precisão óptica. A equipe de engenheiros ópticos e especialistas em metrologia da Ningbo Zhixing colabora estreitamente com os clientes para fornecer soluções personalizadas para laboratórios de P&D, instituições aeroespaciais e fabricantes ópticos em todo o mundo.
Q1: Para que é usado um cilindro CGH nulo?
A1: É usado para medir e verificar a precisão da superfície de componentes ópticos cilíndricos ou asféricos durante a fabricação ou teste.
Q2: Quão precisos são os valores nulos do cilindro CGH?
A2: Normalmente, eles alcançam precisão de fase ≤ λ/50, garantindo verificação de superfície subnanométrica.
Q3: Qual faixa de comprimento de onda eles suportam?
A3: A maioria dos nulos de cilindro CGH funcionam dentro de 405–1064 nm, compatível com vários interferômetros.
Q4: Posso personalizar o design?
A4: Sim. Ningbo Zhixing Optical Technology Co., Ltd. oferece padrões, diâmetros e opções de montagem totalmente personalizados.
Q5: Eles são compatíveis com interferômetros comuns?
A5: Absolutamente. Eles podem ser integrados ao Zygo, 4D e outros sistemas padrão.
Q6: Quais materiais são usados para fabricação?
A6: Sílica fundida ou quartzo são usados para garantir estabilidade térmica e clareza óptica.
Q7: Como os Nulos do Cilindro CGH são armazenados ou mantidos?
A7: Armazene-os em ambiente seco e livre de poeira e manuseie-os com luvas limpas para proteger o padrão holográfico.
Q8: Como eles melhoram a eficiência da produção?
A8: Eles reduzem significativamente o tempo de configuração e eliminam a necessidade de múltiplas ópticas de referência mecânica.
Q9: Eles são adequados para ambientes de alta temperatura?
A9: Sim, a maioria dos designs são estáveis entre -20°C e +80°C.
Q10: Onde posso solicitar nulos de cilindro CGH?
A10: Você pode entrar em contato diretamenteTecnologia óptica Co. de Ningbo Zhixing, Ltd.para consultas, cotações e consultas técnicas.
No competitivo ambiente de fabricação óptica de hoje,Nulos do cilindro CGHestão transformando a forma como a óptica de precisão é testada e validada. Ao fornecer precisão digital, economia de custos e eficiência operacional, eles representam um salto vital para a engenharia óptica.
Tecnologia óptica Co. de Ningbo Zhixing, Ltd.se destaca como um parceiro confiável para empresas que buscam soluções personalizadas de testes ópticos que atendam aos mais altos padrões internacionais. Quer você precise de nulos holográficos padrão ou designs feitos sob medida para sistemas ópticos exclusivos, sua equipe de especialistas fornece suporte técnico completo.
📩ContatoNós:
Para consulta técnica, personalização de produtos ou pedidos em massa deNulos do cilindro CGH, entre em contato com a equipe profissional emTecnologia óptica Co. de Ningbo Zhixing, Ltd.através de seu site oficial ou e-mail. Experimente precisão, confiabilidade e inovação em todas as soluções ópticas.
-
