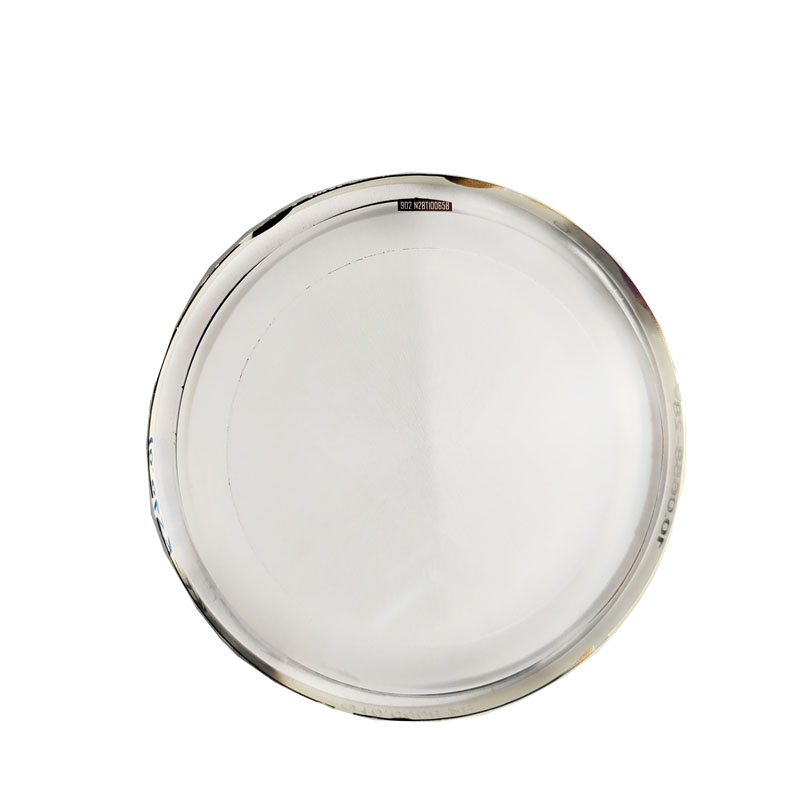

Corretores Nulos CGH(Corretores nulos de holograma gerados por computador) são dispositivos avançados de teste óptico usados para medir e corrigir aberrações em sistemas ópticos de precisão, como lentes ou espelhos asféricos e de forma livre. Eles empregam tecnologia baseada em difração para gerar frentes de onda que correspondem perfeitamente ao formato ideal do componente óptico em teste, permitindo testes nulos altamente precisos.
Os Corretores Nulos CGH funcionam usando um holograma gerado por computador – uma rede de difração de precisão – para produzir uma frente de onda de referência. Quando a luz laser passa através do CGH, ela difrata para criar uma frente de onda que corresponde ao inverso da aberração esperada da óptica de teste. Quaisquer desvios entre esta frente de onda de referência e a frente de onda real refletida na superfície de teste são capturados por um detector, como um interferômetro. Esses desvios são analisados para quantificar erros na superfície óptica.
Os principais princípios de trabalho incluem:
Correspondência de frente de onda: O CGH gera uma frente de onda personalizada que “anula” o formato ideal da óptica de teste, transformando a frente de onda refletida em uma referência plana ou esférica simples para facilitar a medição.
Calibração Baseada em Difração: O holograma é projetado com padrões precisos que direcionam a luz em ordens específicas, com a primeira ordem de difração usada para teste.
Mapeamento de erros de alta resolução: Os dados interferométricos fornecem perfis detalhados de erros de superfície, permitindo polimento corretivo ou alinhamento.
NossoCorretores Nulos CGHsão projetados para máxima precisão e compatibilidade com interferômetros padrão da indústria. Abaixo estão os principais parâmetros do produto:
Principais recursos:
Eficiência de difração > 35% na primeira ordem
Precisão de frente de onda subnanométrica
Compatível com comprimentos de onda de 632,8 nm (laser HeNe) ou 1064 nm (laser IR)
Projetado sob medida para cada óptica específica
Material: Sílica fundida ou substrato de quartzo
Faixa de tamanho: 25 mm a 500 mm de diâmetro
Tabela de parâmetros:
| Parâmetro | Especificação |
|---|---|
| Precisão da frente de onda | < λ/50 RMS (λ = 632,8 nm) |
| Tolerância de alinhamento | < 10 segundos de arco em inclinação e descentralização |
| Precisão de posicionamento de linha | <50nm |
| Compatibilidade Laser | HeNe, IR ou fontes de laser visíveis |
| Distância operacional | Personalizável de 50 mm a 2.000 mm |
| Qualidade de Superfície | 10-5 escavação |
Os corretores nulos CGH são essenciais nas indústrias aeroespacial, astronômica e de imagens de ponta para validar grandes telescópios, ópticas de litografia EUV e espelhos de precisão. Sua capacidade de testar superfícies ópticas complexas sem lentes nulas físicas os torna versáteis e econômicos.
Nossos produtos combinam décadas de experiência em engenharia óptica com processos de fabricação de litografia de última geração. Cada CGH é meticulosamente projetado e verificado para garantir precisão rastreável e resultados repetíveis.
Se você está muito interessado emTecnologia óptica Ningbo Zhixingprodutos ou tiver alguma dúvida, sinta-se à vontade paraContate-nos.
