I. Inspeção Tradicional: Presa entre “Placas de Teste” e “Linhas”
Durante muito tempo, a inspeção do formato da superfície de lentes cilíndricas baseou-se principalmente nos seguintes métodos tradicionais, mas eles são cada vez mais inadequados para as demandas da indústria moderna de alta precisão:
1. Método da Placa de Teste: Este método antigo depende de técnicos qualificados observando franjas de interferência (anéis de Newton). Por ser uma medição baseada em contato, ela arranha facilmente a cara superfície da lente; além disso, a amostra só pode fornecer julgamento qualitativo, incapaz de fornecer dados quantitativos de formato de superfície digital subnanômetro e não pode atender às necessidades de superfícies asféricas e cilíndricas.
2. Digitalização de contorno: um jogo caro de "linha de pontos" e gargalo de eficiência
Digitalização de contorno de contato (equipamento representativo: Panasonic UA3P)
Digitalização de contorno sem contato (equipamento representativo: LUPHOScan, DUI, Holanda)
Ponto problemático central: Equipamento caro, resultando em carga de depreciação excessiva para pequenos fabricantes de processamento.
II. Solução CGH: A "referência perfeita" para redução de dimensões
Abordando os pontos problemáticos acima, a solução de inspeção Cylindrical CGH (Cylindrical Standard Lens) da Zhixing Optics oferece aos processadores uma opção altamente econômica com suas vantagens de alta precisão, baixo custo e alta eficiência.
1. Precisão de detecção subnanométrica
A lógica central do CGH é utilizar o princípio da difração holográfica para "torcer" com precisão a frente de onda padrão (planar ou esférica) emitida pelo interferômetro em uma frente de onda cilíndrica que corresponda perfeitamente à superfície cilíndrica medida. Através desta detecção de “compensação zero”, a medição originalmente complexa de superfícies cilíndricas asféricas torna-se tão simples e intuitiva quanto a inspeção de um espelho plano. A Zhixing Optics, por meio de processos de gravação otimizados, pode controlar o erro de fabricação do próprio CGH até o nível nm, fornecendo aos clientes a máxima precisão de detecção.
2. Full-Field Array, diga adeus aos “Homens Cegos e o Elefante”
Ao contrário dos perfilômetros, a inspeção CGH é sem contato. Sob o campo de visão do interferômetro, o formato geral da superfície do espelho cilíndrico, defeitos locais e até pequenas distorções ao longo do eixo longo são claramente visíveis.
3. Alinhamento rápido e redução de custos
A "tecnologia de processamento CGH híbrida" exclusiva da Zhixing Optics integra marcas de alinhamento do tipo amplitude de alto contraste no substrato CGH. Isso reduz o interferômetro e o processo de alinhamento do CGH, anteriormente extremamente tediosos, para o segundo nível. Combinado com nossos dispositivos de inspeção rápida desenvolvidos, atinge uma eficiência manual de UPH 60 (60 peças por hora), reduzindo significativamente o custo por peça inspecionada.
III. Unidade de conhecimento e ação: força profundamente enraizada na inspeção de lentes cilíndricas
Na Zhixing Optics, compreendemos profundamente o esforço de pesquisa e o valor industrial por trás de cada lente cilíndrica. Para preencher completamente a lacuna final entre o "projeto de laboratório" e a "produção industrial em massa", a Zhixing Optics estabeleceu um fosso tecnológico abrangente no campo de CGHs cilíndricos:
1. Cobertura completa das especificações, ampliando os limites dos parâmetros
Para se adaptar a diversas necessidades, desde micro-nano óptica até câmeras espaciais de grande abertura, a Zhixing Optics estabeleceu uma biblioteca padronizada de séries de produtos. Oferecemos uma gama completa de tamanhos de substrato, incluindo 2 polegadas, 3 polegadas, 4 polegadas, 6 polegadas e até 9 polegadas. Em termos de parâmetros ópticos principais, o CGH cilíndrico da Zhixing Optics pode atingir um Fno mínimo de 0,7, o que pode facilmente atender aos desafios de teste de espelhos cilíndricos asféricos de grande abertura numérica e alta inclinação, preenchendo a lacuna nos testes de espelhos cilíndricos ultrarrápidos domésticos.
Certificado de Novo Produto Industrial
2. Empoderamento Digital: Ferramenta de Seleção Autodesenvolvida
Diante de parâmetros asféricos complexos, como encontrar rapidamente o CGH mais adequado? A Zhixing Optics desenvolveu uma ferramenta de seleção online dedicada para CGHs cilíndricos. Os usuários só precisam inserir o raio de curvatura e a abertura efetiva da lente, e uma solução de seleção é fornecida em segundos. Isto reduz significativamente os custos de comunicação nas fases iniciais de um projeto.

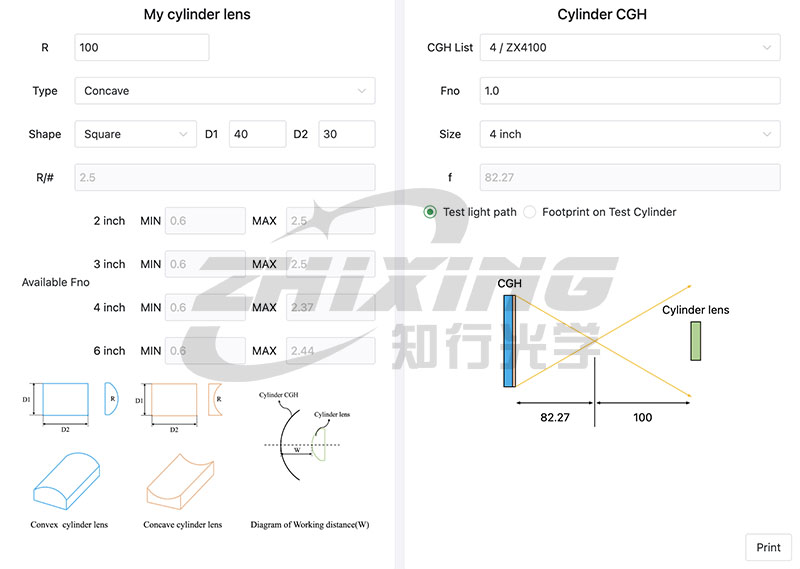

Interface de seleção CGH cilíndrica
3. Entrega em circuito fechado: montagem de precisão total e sistema de ajuste de fixação
A medição precisa depende do alinhamento preciso. Para aplicações CGH cilíndricas, a Zhixing Optics não apenas fornece uma "escala", mas também desenvolve uma solução completa de hardware:

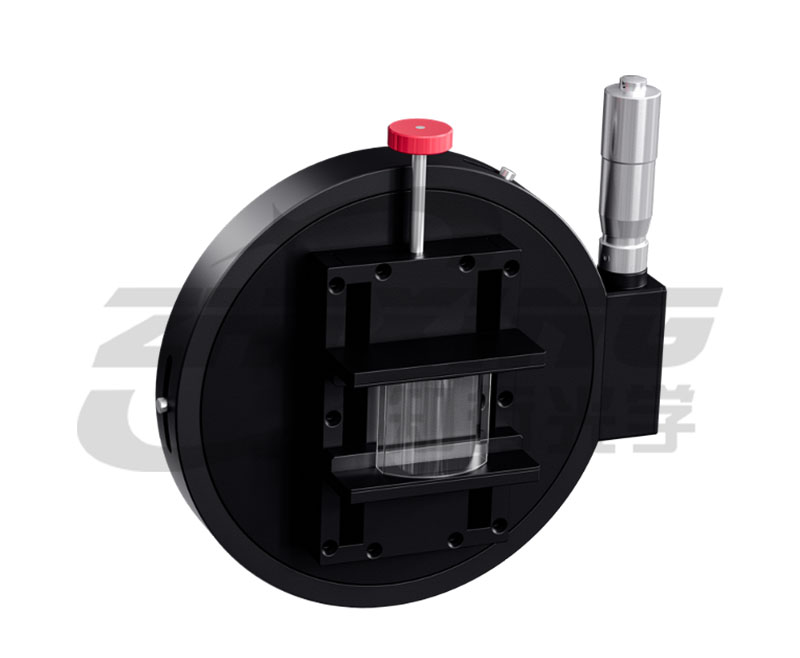

Dispositivo de ajuste hexadimensional dedicado CGH: Este dispositivo possui recursos de ajuste em nível de mícron com seis graus de liberdade (6-DOF), permitindo alinhamento coaxial preciso entre o CGH e o eixo óptico do interferômetro.

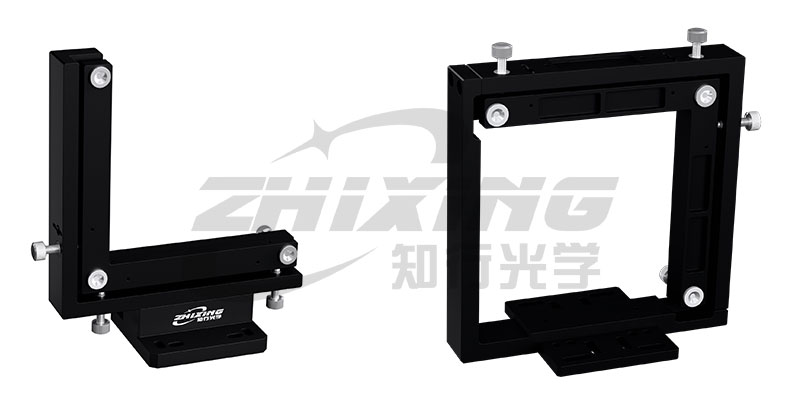

Estrutura de ajuste multidimensional (altura da luz de 145 mm à esquerda, altura da luz de 108 mm à direita)
Dispositivo de fixação dedicado para lentes cilíndricas: Projetamos um grampo dedicado altamente estável para a geometria especial de lentes cilíndricas, garantindo que o estresse na lente seja minimizado durante o processo de inspeção e suportando um posicionamento rápido e repetível.
Dispositivo de fixação cilíndrico
Colaboração altamente eficiente: Combinado com marcas de alinhamento holográficas no CGH, este sistema de ferramentas modulariza e padroniza o anteriormente complicado processo de montagem e ajuste, proporcionando uma experiência verdadeiramente rápida desde a desembalagem até a saída de dados.
Conclusão
Na Zhixing Optics, entendemos profundamente o valor industrial por trás de cada espelho cilíndrico de precisão. Para agilizar completamente o processo, desde o "projeto de laboratório" até a "produção em massa", não apenas fornecemos CGHs cilíndricos de nível subnanométrico, mas também aproveitamos nossas ferramentas de seleção desenvolvidas por nós mesmos e soluções optomecânicas integradas maduras para oferecer um serviço completo de circuito fechado, desde a seleção de soluções e ferramentas de ajuste de alta precisão até assistência de fixação. A Zhixing Optics não é apenas uma fabricante de balanças de precisão, mas também sua parceira de alta qualidade para superar desafios de inspeção cilíndrica, ajudando você a reproduzir com precisão cada frente de onda.
